قد تبحث عن الهدارات لأنك سمعت الكلمة في محاضرة هندسة مائية، أو رأيتها في موضوع عن السدود، أو وجدت عبارة مثل “سد الهدار” أو “مفيض السد” ولم تفهم هل المقصود سد صغير، أم فتحة لتصريف الماء، أم جزء داخل السد نفسه. وقد تكون تريد جوابًا سريعًا: ما هو الهدار؟ ما فائدته؟ لماذا يمر الماء من فوقه؟ وما الفرق بينه وبين السد؟
ببساطة، الهدار هو منشأة مائية يتحرك الماء فوقها أو عبرها بطريقة محسوبة، بهدف تنظيم منسوب الماء، أو قياس كمية التصريف، أو تمرير المياه الزائدة حتى لا تتجمع في مكان واحد وتسبب فيضانًا أو ضغطًا خطيرًا على المنشأة.
ما هو الهدار بطريقة بسيطة؟

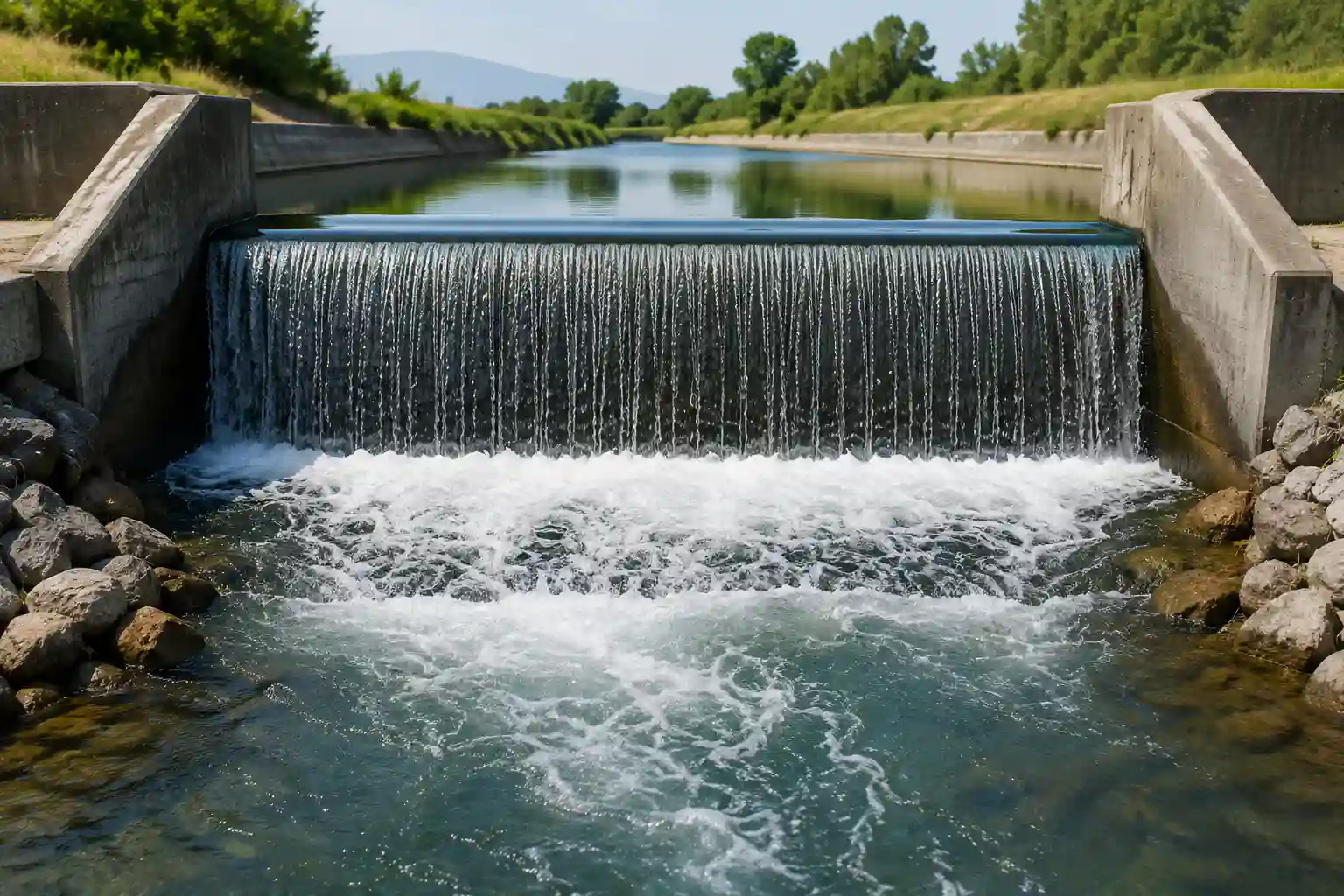

الهدار هو حاجز أو جدار أو حافة داخل مجرى مائي، يرتفع الماء خلفها ثم ينساب من فوقها عندما يصل إلى مستوى معين. لذلك يمكن أن تراه في قناة ري، أو نهر صغير، أو مختبر هيدروليكي، أو ضمن منشآت السدود والمفيضات.
الفكرة ليست أن الهدار يحبس الماء حبسًا كاملًا مثل السد الكبير، بل أنه يسمح للماء بالمرور عند منسوب محدد. لهذا السبب يُستخدم الهدار كثيرًا في الهندسة المائية لأنه يساعد على ضبط حركة الماء بدل تركها عشوائية.
هل الهدار هو نفسه السد؟
الهدار يشبه السد من حيث أنه يعترض مجرى الماء، لكنه ليس سدًا بالمعنى الكامل. السد الكبير يُبنى عادةً لحجز كمية ضخمة من المياه وتكوين بحيرة أو خزان، وقد يحتوي على بوابات وأنفاق ومفيضات وأنظمة تحكم معقدة.
أما الهدار فغالبًا يكون أبسط وأصغر، ووظيفته الأساسية هي تمرير الماء أو قياسه أو رفع منسوبه قليلًا داخل قناة أو مجرى. لذلك يمكن أن نقول إن الهدار قد يعمل كحاجز مائي صغير، لكنه ليس بديلًا كاملًا عن السد الكبير.
ما الفرق بين الهدار والمفيض؟
هذا السؤال مهم لأن كثيرًا من الباحثين يخلطون بين الكلمتين. المفيض هو النظام أو الجزء الذي يصرف المياه الزائدة من السد أو الخزان عندما يرتفع المنسوب. أما الهدار فقد يكون الحافة أو العتبة التي ينساب الماء فوقها ضمن هذا المفيض. بمعنى أبسط: المفيض هو طريق تصريف الماء الزائد، والهدار قد يكون الجزء الذي يبدأ عنده الماء بالانسياب. في بعض المشاريع الصغيرة قد يُستخدم الهدار وحده، وفي السدود الكبيرة قد يكون جزءًا من منظومة أكبر لتصريف الفيضانات.
لماذا تُستخدم الهدارات؟
تُستخدم الهدارات لأنها تجعل حركة الماء أكثر وضوحًا وتحكمًا. فعندما يمر الماء فوق حافة معروفة الشكل والارتفاع، يمكن للمهندس أن يعرف كمية الماء المارة أو يتحكم في المنسوب داخل القناة أو النهر.
في قنوات الري مثلًا، قد يساعد الهدار على رفع مستوى الماء قليلًا حتى يصل إلى القنوات الفرعية. وفي المختبرات، يُستخدم الهدار لقياس التصريف بدقة. وفي منشآت السدود، يساعد الهدار أو المفيض الهداري على تمرير المياه الزائدة بطريقة آمنة.
كيف يعمل الهدار؟
يعمل الهدار بفكرة بسيطة جدًا. عندما يكون منسوب الماء أقل من قمة الهدار، لا يمر الماء من فوقه أو يكون المرور محدودًا. وعندما يرتفع الماء ويتجاوز القمة، يبدأ بالانسياب إلى الجهة الأخرى.
كلما زاد ارتفاع الماء فوق قمة الهدار، زادت كمية التصريف. لذلك يهتم المهندسون بقياس هذا الارتفاع لأنهم يستطيعون من خلاله تقدير كمية الماء المارة، خاصة في الهدارات المصممة للقياس مثل الهدار المستطيل أو الهدار المثلث.
أهم وظائف الهدارات
قياس تصريف المياه
من أشهر استخدامات الهدار أنه يساعد على قياس كمية المياه المارة في القنوات والمختبرات. عندما يكون شكل الهدار معروفًا، مثل مستطيل أو مثلث، يمكن ربط ارتفاع الماء فوقه بكمية التصريف.
هذا مهم في مشاريع الري والصرف، لأن معرفة كمية المياه ليست رفاهية، بل جزء أساسي من التصميم والتشغيل.
تنظيم منسوب الماء
قد يُستخدم الهدار للحفاظ على منسوب معين داخل القناة أو المجرى. فإذا انخفض الماء بقي خلف الهدار، وإذا زاد عن حد معين مرّ من فوقه.
هذه الوظيفة تفيد في قنوات الري، وفي بعض المجاري المائية الصغيرة، وفي المواقع التي تحتاج إلى ضبط مستوى الماء دون استخدام بوابات معقدة.
تصريف المياه الزائدة
في بعض المنشآت، يساعد الهدار على تمرير المياه الزائدة حتى لا تتجمع خلف الحاجز أو داخل الخزان. لذلك يرتبط الهدار أحيانًا بفكرة الحماية من الفيضانات، خصوصًا عندما يكون جزءًا من مفيض السد.
لكن يجب الانتباه إلى أن تصريف المياه الزائدة يحتاج تصميمًا صحيحًا، لأن الماء بعد سقوطه قد يسبب نحرًا وتآكلًا في القاع إذا لم توجد حماية مناسبة.
أنواع الهدارات حسب شكل الفتحة
الهدار المستطيل
الهدار المستطيل هو من أكثر الأنواع شيوعًا، وتكون فتحة مرور الماء فيه على شكل مستطيل. يُستخدم في القنوات التي يكون فيها التصريف متوسطًا أو كبيرًا، كما يظهر كثيرًا في التطبيقات التعليمية والهيدروليكية.
ميزة هذا النوع أنه واضح وسهل الفهم، ولذلك يناسب الشرح والحسابات الأساسية في الهندسة المائية.
الهدار المثلث أو هدار V
الهدار المثلث تكون فتحته على شكل حرف V، ولهذا يُسمى أحيانًا هدار V. هذا النوع مناسب جدًا للتصاريف الصغيرة، لأنه يجعل تغير ارتفاع الماء أوضح عند مرور كميات قليلة.
لذلك يستخدم كثيرًا في المختبرات أو في قياس التدفقات الصغيرة التي تحتاج دقة أعلى من الهدار المستطيل.
الهدار شبه المنحرف
الهدار شبه المنحرف تكون فتحته على شكل شبه منحرف، وهو يجمع بين جزء مستطيل وجوانب مائلة. يُستخدم في بعض قنوات الري، وقد يكون مناسبًا عندما تكون الحاجة إلى تصريف عملي مع تقليل بعض أخطاء القياس الناتجة عن شكل الجوانب.
هذا النوع يظهر في التطبيقات العملية أكثر من كونه مجرد شكل دراسي.
الهدار الدائري
الهدار الدائري تكون فتحته دائرية أو قريبة من الدائرة، وقد يُستخدم في بعض تطبيقات الصرف أو في حالات خاصة. لكنه أقل حضورًا من الهدار المستطيل والمثلث وشبه المنحرف في الاستخدامات التعليمية الشائعة.
أنواع الهدارات حسب شكل القمة
الهدار حاد القمة
الهدار حاد القمة تكون حافته رفيعة أو حادة، فينفصل الماء عنها بعد مروره ويظهر كأنه ستارة ماء. هذا النوع مهم جدًا في القياس، لأن شكل الجريان فوقه يكون واضحًا ويمكن دراسته بسهولة.
إذا كان الهدف من الهدار هو قياس التصريف بدقة، فإن الهدار حاد القمة يكون من الأنواع المهمة التي تُشرح في الهندسة الهيدروليكية.
الهدار عريض القمة
الهدار عريض القمة تكون قمته واسعة نسبيًا، فيمر الماء فوق سطح عريض قبل أن يكمل جريانه. هذا النوع يناسب القنوات والمنشآت العملية التي تحتاج تحملًا إنشائيًا أكبر، وليس فقط قياسًا مخبريًا.
ويُستخدم عندما تكون الغزارات أكبر أو عندما تكون المنشأة بحاجة إلى شكل أكثر متانة واستقرارًا.
الهدار الانسيابي أو المنحدر
في هذا النوع تكون القمة أو الواجهة مصممة بشكل يساعد الماء على الانسياب بسلاسة أكبر. ويظهر هذا النوع في بعض منشآت التصريف أو المفيضات، حيث لا يكون الهدف قياس الماء فقط، بل تمريره بطريقة تقلل الاضطراب والخطر قدر الإمكان.
أنواع الهدارات حسب حالة الجريان
هدار غير مغمور
الهدار غير المغمور هو الحالة التي يمر فيها الماء فوق الهدار بحرية، ويكون منسوب الماء بعد الهدار منخفضًا بما يكفي حتى لا يؤثر على الجريان. هذه الحالة أفضل في القياس لأن العلاقة بين ارتفاع الماء والتصريف تكون أوضح.
لهذا السبب يفضّل المهندسون أن يكون الهدار غير مغمور عندما يكون الهدف حساب كمية الماء المارة.
هدار مغمور
الهدار المغمور يحدث عندما يكون منسوب الماء بعد الهدار مرتفعًا ويؤثر على الماء الخارج من فوقه. هنا لا يكون الجريان حرًا تمامًا، وتصبح الحسابات أصعب لأن الجهة الخلفية تعيق التصريف.
لذلك لا يكفي أن نعرف شكل الهدار فقط، بل يجب أيضًا معرفة حالة الماء أمامه وخلفه.
أين نرى الهدارات في الواقع؟
يمكن رؤية الهدارات في قنوات الري، ومحطات قياس التصريف، والمختبرات الهيدروليكية، ومجاري المياه الصغيرة، وبعض منشآت السدود والمفيضات. وقد تُنفذ من الخرسانة، أو المعدن، أو الخشب في النماذج المؤقتة، أو الحجر في بعض المنشآت البسيطة.
في المشاريع الكبيرة، لا يُنظر إلى الهدار كعنصر منفصل فقط، بل كجزء من نظام كامل يشمل القناة، والمفيض، ومنطقة تهدئة طاقة المياه، وحماية القاع والجوانب من التآكل.
ما فوائد الهدارات؟
أهم فائدة للهدار أنه يجعل التعامل مع الماء أكثر قابلية للقياس والتحكم. فهو يساعد على معرفة كمية التصريف، وتنظيم منسوب الماء، وتمرير الزيادة بطريقة محددة بدل أن يجري الماء بشكل عشوائي.
كما أن الهدار قد يكون أقل تكلفة وأبسط تنفيذًا من منشآت التحكم الكبيرة، خاصة في القنوات الصغيرة والمتوسطة. لذلك يُستخدم كثيرًا عندما تكون الحاجة إلى حل عملي لا يتطلب بوابات أو أنظمة تشغيل معقدة.
ما عيوب الهدارات؟
رغم أن الهدارات مفيدة، لكنها ليست مناسبة لكل مكان. فقد تسبب تراكم الطمي والرواسب خلفها، خاصة في المجاري التي تحمل أتربة ورمالًا. كما قد تؤثر على حركة الأسماك والكائنات المائية إذا لم تُصمم بطريقة تراعي البيئة.
ومن العيوب المهمة أيضًا أن الماء بعد سقوطه من فوق الهدار قد يسبب نحرًا في القاع، أي تآكلًا في التربة أو الخرسانة أو جوانب المجرى. لذلك يحتاج الهدار الجيد إلى دراسة لما يحدث قبل المنشأة وبعدها، وليس إلى بناء الحاجز فقط.
متى يحتاج الهدار إلى صيانة؟
يحتاج الهدار إلى صيانة إذا ظهرت تشققات في جسمه، أو تآكل عند القاعدة، أو نحر واضح بعد منطقة سقوط الماء، أو تراكم كبير للرواسب خلفه. كذلك إذا بدأ الماء يمر من الجوانب بدل المرور من فوق القمة، فهذا قد يدل على مشكلة في التنفيذ أو في حماية الأطراف.
في السدود والقنوات المهمة، يجب التعامل مع أي خلل في الهدار أو المفيض بجدية، لأن وظيفته مرتبطة بأمان المنشأة وحركة المياه.
كيف أميّز نوع الهدار من شكله؟
إذا كانت الفتحة مستطيلة فهو غالبًا هدار مستطيل. وإذا كانت على شكل حرف V فهو هدار مثلث. وإذا كان الماء يمر فوق حافة رفيعة تشبه السكين فهو حاد القمة. أما إذا كان يمر فوق سطح عريض وواضح، فهو أقرب إلى الهدار عريض القمة.
أما في السدود، فقد لا يظهر الهدار كقطعة صغيرة كما في المختبرات، بل يظهر كجزء واسع من المفيض ينساب فوقه الماء عند ارتفاع المنسوب.
الخلاصة
الهدار هو منشأة مائية تسمح بمرور الماء فوق قمة أو فتحة محددة، بهدف قياس التصريف أو تنظيم منسوب الماء أو تصريف المياه الزائدة. وهو ليس سدًا كبيرًا بالمعنى الكامل، لكنه قد يشبه السد الصغير، وقد يكون جزءًا من مفيض السد. أهم ما يجب فهمه أن الهدار ليس مجرد جدار يمر فوقه الماء، بل عنصر هيدروليكي له شكل ووظيفة وحسابات. تختلف أنواعه حسب شكل الفتحة، وشكل القمة، وحالة الجريان، ويُختار النوع المناسب حسب كمية المياه، ودقة القياس المطلوبة، وطبيعة القناة أو المنشأة.
