عندما تدخل أشعة غاما أو جسيمة مشحونة إلى الكاشف الوميضي، لا تتحول مباشرة إلى قراءة تظهر على الجهاز. تمر الإشارة بسلسلة مترابطة من التحولات: يودع الإشعاع جزءًا من طاقته داخل مادة خاصة، فتنتج هذه المادة ومضة ضوئية ضعيفة، ثم يحوّل حساس ضوئي تلك الومضة إلى إلكترونات ويضخمها حتى تتكون نبضة كهربائية يمكن عدّها وتحليلها. إذن، يمكن اختصار مبدأ عمل الكاشف الوميضي في المسار الآتي:
إشعاع مؤين ← طاقة مودعة في المادة الوامضة ← فوتونات ضوئية ← إلكترونات مضخمة ← نبضة كهربائية
فهم هذا المسار هو المفتاح لفهم مكونات الكاشف ووظيفة كل جزء فيه.
ما الكاشف الوميضي؟
الكاشف الوميضي، أو Scintillation Detector، هو جهاز يستخدم للكشف عن الإشعاع المؤين وقياسه عن طريق تحويل جزء من طاقته إلى ومضات ضوئية، ثم تحويل هذه الومضات إلى إشارات كهربائية. لا يرى الجهاز الإشعاع نفسه، لأن أشعة غاما والأشعة السينية والجسيمات النووية لا تُرى بالعين. لكنه يكشف الأثر الذي تتركه عند تفاعلها مع المادة الوامضة.
يتكون النظام التقليدي من ثلاثة أجزاء رئيسية:
- مادة وامضة تحول طاقة الإشعاع إلى ضوء.
- جزء بصري يجمع الضوء ويوجهه.
- حساس ضوئي يحول الضوء إلى إشارة كهربائية ويضخمها.
وفي كثير من الكواشف التقليدية يكون الحساس المستخدم هو أنبوبة المضاعف الفوتوني، بينما قد تستخدم الأجهزة الحديثة الثنائيات الضوئية أو مضاعفات السيليكون الفوتونية.
ماذا يدخل إلى الكاشف وماذا يخرج منه؟
يدخل إلى الكاشف إشعاع مؤين، مثل:
- جسيمات ألفا أو بيتا.
- أشعة غاما.
- الأشعة السينية.
- جسيمات أخرى بحسب نوع المادة الوامضة وتصميم الجهاز.
أما ما يخرج من الكاشف في النهاية فهو نبضة كهربائية قصيرة. تعبر سعة هذه النبضة، في الظروف المناسبة، عن مقدار الطاقة التي أودعها الإشعاع داخل المادة الوامضة. لذلك لا يستخدم الكاشف الوميضي لعدّ الأحداث الإشعاعية فقط، بل يمكن استخدامه أيضًا لتقدير طاقة الإشعاع وتكوين طيف له.
لكن يجب الانتباه إلى أن طاقة الإشعاع الساقط لا تترسب دائمًا كاملة داخل الكاشف. فقد يودع الإشعاع جزءًا من طاقته ثم يغادر المادة، فتعبّر النبضة الناتجة عن الطاقة المودعة لا بالضرورة عن الطاقة الأصلية الكاملة.
المكونات الأساسية للكاشف الوميضي
1. المادة الوامضة
المادة الوامضة، أو Scintillator، هي الجزء الذي يستقبل الإشعاع ويحوّل جزءًا من طاقته إلى فوتونات ضوئية. قد تكون المادة الوامضة:
- بلورة غير عضوية، مثل يوديد الصوديوم المنشّط بالثاليوم NaI(Tl).
- مادة عضوية صلبة أو سائلة.
- مادة بلاستيكية وامضة.
- مادة مصممة للكشف عن نوع محدد من الجسيمات.
لا تنتج جميع المواد الوامضة الكمية نفسها من الضوء، ولا تستجيب بالسرعة نفسها. لذلك يؤثر نوع المادة في كفاءة الكاشف ودقته وسرعة استجابته ونوع الإشعاع الذي يستطيع كشفه.
2. الغلاف العاكس والحاجب للضوء
الوميض المتولد داخل المادة ضعيف جدًا، وقد تنتشر فوتوناته في اتجاهات مختلفة. لذلك تحاط المادة عادة بطبقة عاكسة تساعد على إعادة الضوء نحو الحساس بدل فقدانه خارج الكاشف. يوضع النظام كذلك داخل غلاف محكم يمنع دخول الضوء الخارجي. فأنبوبة المضاعف الفوتوني شديدة الحساسية، وقد تنتج إشارة كبيرة بسبب ضوء الغرفة، حتى لو لم يصل إلى الكاشف أي إشعاع مؤين. إذن، لا تتمثل وظيفة الغلاف في الحماية الميكانيكية فقط، بل في:
- جمع أكبر قدر ممكن من الضوء.
- منع تسرب الضوء الخارجي.
- تحسين ثبات الإشارة الناتجة.
3. النافذة أو الرابط البصري
يجب أن ينتقل الضوء من المادة الوامضة إلى الحساس بأقل فقد ممكن. لذلك توصل المادة الوامضة بالمضاعف الفوتوني باستخدام نافذة شفافة أو مادة ربط بصري. تساعد مادة الربط على تقليل انعكاس الضوء عند السطح الفاصل، خصوصًا عندما توجد فجوة هوائية بين البلورة ونافذة المضاعف. وجود مادة وامضة جيدة لا يكفي وحده؛ فإذا كان الاتصال البصري ضعيفًا، فلن يصل إلى الحساس سوى جزء صغير من الوميض، فتضعف النبضة وتتراجع دقة القياس.

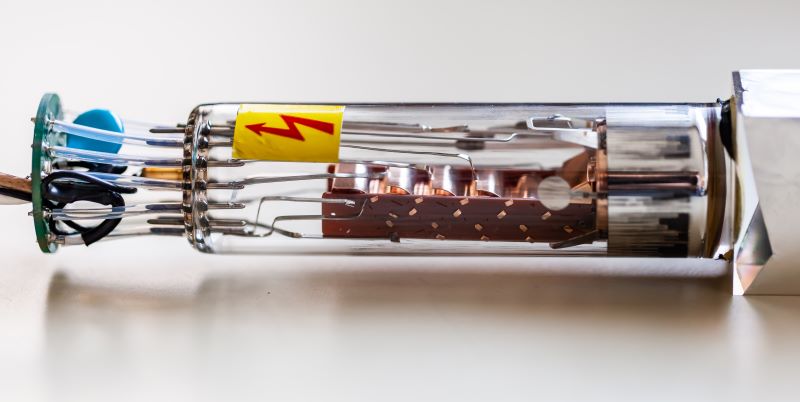

4. أنبوبة المضاعف الفوتوني
أنبوبة المضاعف الفوتوني، أو Photomultiplier Tube – PMT، هي الجزء الذي يحول الفوتونات الضوئية الضعيفة إلى إشارة كهربائية كبيرة نسبيًا. تتكون عادة من:
- مهبط ضوئي.
- مجموعة من المساري المضاعفة.
- مصعد يجمع الإلكترونات.
- مصدر جهد عالٍ يكوّن المجال الكهربائي داخل الأنبوبة.
تكون الأنبوبة مفرغة من الهواء تقريبًا حتى تتحرك الإلكترونات داخلها دون أن تصطدم بجزيئات الغاز.

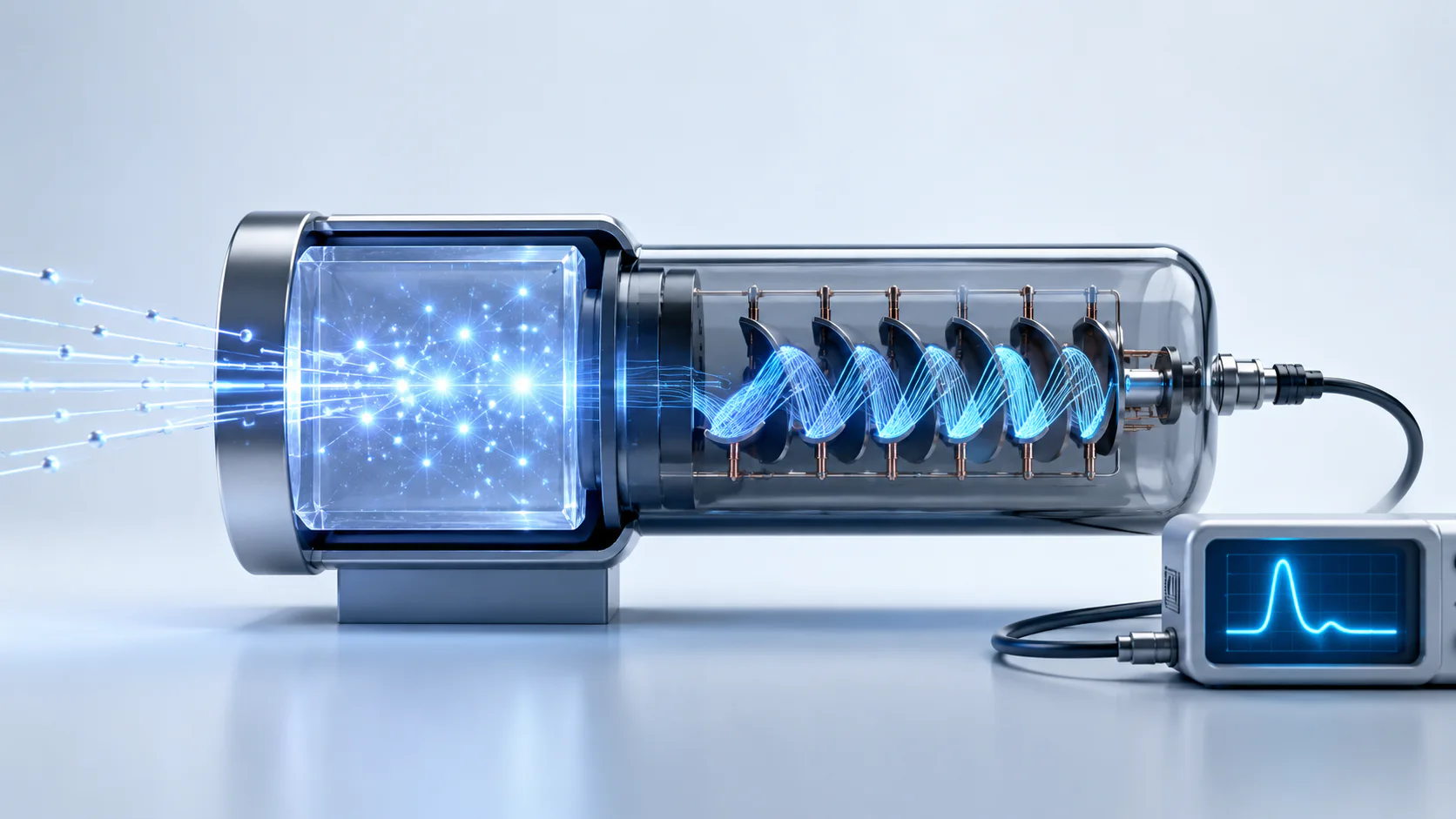

كيف يعمل الكاشف الوميضي خطوة بخطوة؟
المرحلة الأولى: يتفاعل الإشعاع مع المادة الوامضة
عند دخول الإشعاع إلى المادة الوامضة، يفقد جزءًا من طاقته داخلها. تختلف طريقة التفاعل بحسب نوع الإشعاع. فالجسيمات المشحونة، مثل ألفا وبيتا، تسبب التأين والإثارة على امتداد مسارها مباشرة. أما أشعة غاما، لأنها غير مشحونة، فتتفاعل أولًا بآليات مثل:
- التأثير الكهروضوئي.
- تشتت كومبتون.
- إنتاج الأزواج عند الطاقات المرتفعة بما يكفي.
تنتج هذه التفاعلات إلكترونات مشحونة تتحرك داخل المادة، ثم تفقد طاقتها عن طريق إثارة ذراتها أو جزيئاتها. ولهذا يقال إن كشف أشعة غاما يحدث بصورة غير مباشرة: فوتون غاما ينتج جسيمًا مشحونًا، والجسيم المشحون هو الذي يثير المادة الوامضة.
المرحلة الثانية: تتحول الطاقة المودعة إلى ومضة ضوئية
عندما تمتص ذرات المادة أو جزيئاتها الطاقة، تنتقل بعض إلكتروناتها إلى حالات طاقة أعلى. لا تبقى هذه الحالات مستقرة طويلًا. فعند عودة الإلكترونات إلى حالات طاقة أقل، يتحرر جزء من الطاقة على شكل فوتونات ضوئية، غالبًا في المجال المرئي أو قريبًا منه. هذه الفوتونات هي الوميض الذي اشتق منه اسم الكاشف.
كل حادث إشعاعي داخل المادة ينتج ومضة قصيرة جدًا. ويزداد عدد الفوتونات الناتجة عمومًا كلما ازدادت الطاقة المودعة في المادة، وإن كانت العلاقة ليست مثالية تمامًا في جميع المواد وعند جميع الطاقات.
المرحلة الثالثة: ينتقل الضوء نحو المهبط الضوئي
تتحرك الفوتونات داخل المادة في اتجاهات متعددة. ينعكس بعضها عن الغلاف المحيط، بينما يصل بعضها مباشرة أو بعد عدة انعكاسات إلى نافذة المضاعف الفوتوني. تعتمد كمية الضوء التي تصل إلى المضاعف على عدة عوامل، منها:
- شفافية المادة الوامضة لضوئها.
- شكل البلورة وحجمها.
- كفاءة السطح العاكس.
- جودة الربط البصري.
- موقع التفاعل داخل المادة.
كل فوتون يُفقد قبل وصوله إلى الحساس يعني عددًا أقل من الإلكترونات وإشارة أضعف.
المرحلة الرابعة: يحول المهبط الضوئي الفوتونات إلى إلكترونات
تصل الفوتونات إلى طبقة حساسة تسمى المهبط الضوئي. عندما يمتص المهبط فوتونًا مناسبًا، قد يحرر إلكترونًا بفعل التأثير الكهروضوئي. ويسمى الإلكترون الناتج إلكترونًا ضوئيًا. لا يحول المهبط جميع الفوتونات الساقطة إلى إلكترونات. وتسمى النسبة التي تعبّر عن قدرته على ذلك بالكفاءة الكمية.
تكون أعداد الإلكترونات الأولية صغيرة، وقد لا تكفي لإنتاج إشارة قابلة للقياس مباشرة. وهنا تبدأ وظيفة الجزء الثاني من المضاعف الفوتوني: تضخيم عدد الإلكترونات.
المرحلة الخامسة: تتضاعف الإلكترونات عبر المساري
بعد خروج الإلكترون من المهبط الضوئي، يجذبه فرق الجهد نحو أول مسرى، أو Dynode. يصل الإلكترون إلى المسرى بطاقة حركية مرتفعة، فيصطدم بسطحه ويحرر عدة إلكترونات ثانوية. تنجذب هذه الإلكترونات بدورها إلى المسرى التالي، حيث يحرر كل منها إلكترونات إضافية. تتكرر العملية عبر سلسلة من المساري:
إلكترون واحد ← عدة إلكترونات ← عشرات ← آلاف ← عدد كبير جدًا من الإلكترونات
لا تتضاعف طاقة الإشعاع داخل الأنبوبة، بل يتضاعف عدد الإلكترونات التي تمثل الإشارة. ولذلك يستطيع المضاعف الفوتوني تضخيم ومضة ضوئية شديدة الضعف إلى نبضة كهربائية قابلة للمعالجة. يحتاج المضاعف إلى جهد كهربائي مرتفع نسبيًا لتكوين فروق الجهد بين المساري. ويؤثر هذا الجهد في مقدار التضخيم، لذلك يجب أن يبقى مستقرًا للحصول على قراءات ثابتة.
المرحلة السادسة: يجمع المصعد الإلكترونات وتتكون النبضة
في نهاية سلسلة المساري تصل الإلكترونات إلى المصعد. يؤدي تجمع عدد كبير من الإلكترونات خلال زمن قصير إلى مرور تيار كهربائي لحظي، يظهر على شكل نبضة عند خرج المضاعف الفوتوني. تعتمد سعة النبضة على عدد الإلكترونات الواصلة إلى المصعد، والذي يعتمد بدوره على:
- عدد الفوتونات التي أنتجتها المادة الوامضة.
- كمية الضوء التي وصلت إلى المهبط.
- عدد الإلكترونات الضوئية المتولدة.
- مقدار التضخيم داخل المضاعف.
وبذلك ترتبط النبضة الكهربائية بالطاقة التي أودعها الإشعاع داخل المادة.
ماذا يحدث للنبضة بعد خروجها من الكاشف؟
لا تكون النبضة الخارجة من المضاعف جاهزة دائمًا للعرض أو التحليل مباشرة، لذلك تمر عادة بدوائر إلكترونية لمعالجتها. قد تشمل هذه الدوائر:
المضخم الأولي
يستقبل الإشارة من الكاشف ويحافظ عليها لتنتقل إلى المراحل التالية بأقل تشويه ممكن.
المضخم
يزيد سعة النبضة ويعيد تشكيلها بحيث تصبح مناسبة للقياس والتحليل.
المميّز
يتجاهل النبضات الأصغر من مستوى محدد. ويساعد ذلك على استبعاد جزء من الضوضاء الإلكترونية.
العداد
يسجل عدد النبضات خلال زمن معين. ويستخدم عندما يكون المطلوب تحديد معدل الأحداث الإشعاعية.
المحلل متعدد القنوات
يصنف النبضات بحسب سعتها. ولأن سعة النبضة ترتبط بالطاقة المودعة، ينتج عن ذلك طيف يبين عدد الأحداث المسجلة عند مستويات طاقة مختلفة.
لماذا تدل سعة النبضة على طاقة الإشعاع؟
لفهم هذه العلاقة، يجب تتبع السلسلة كاملة: كلما أودع الإشعاع طاقة أكبر في المادة، أمكنه إحداث عدد أكبر من حالات الإثارة. وينتج عن ذلك عدد أكبر من الفوتونات الضوئية، ثم عدد أكبر من الإلكترونات الضوئية، وبعد التضخيم تصل شحنة أكبر إلى المصعد. لذلك تكون النبضة الناتجة أكبر. يمكن تمثيل العلاقة بصورة مبسطة:
طاقة مودعة أكبر ← ضوء أكثر ← إلكترونات أكثر ← نبضة أعلى
وهذا ما يسمح باستخدام الكاشف الوميضي في التحليل الطيفي، وليس في معرفة وجود الإشعاع فقط. فالكاشف لا يعطي اسم النظير المشع مباشرة، لكن توزيع طاقات النبضات قد يُظهر قممًا مميزة تساعد على التعرف إليه.
لماذا قد تكون النبضة أصغر من المتوقع؟
ليست كل النبضات الناتجة عن فوتونات متساوية الطاقة متطابقة تمامًا. وقد تظهر نبضة أصغر من المتوقع لأسباب فيزيائية أو تقنية. من الأسباب الفيزيائية أن يترسب جزء فقط من طاقة الإشعاع داخل الكاشف. ففي تشتت كومبتون، مثلًا، قد يمنح فوتون غاما جزءًا من طاقته لإلكترون ثم يغادر البلورة بطاقة متبقية. ومن الأسباب التقنية:
- فقد جزء من الضوء قبل وصوله إلى الحساس.
- ضعف الربط البصري.
- تغير جهد المضاعف.
- اختلاف استجابة أجزاء المادة الوامضة.
- الضوضاء الإلكترونية.
- اختلاف عدد الإلكترونات الضوئية الناتجة من حدث إلى آخر.
لهذا لا تظهر الطاقة الواحدة عادة كخط بالغ الضيق، بل كقمة لها عرض محدد في الطيف.
ما وظيفة كل جزء في جملة واحدة؟
يمكن تثبيت الفكرة من خلال ربط كل جزء بوظيفة محددة:
- المادة الوامضة: تحول الطاقة المودعة إلى ضوء.
- العاكس: يقلل فقد الضوء ويوجهه نحو الحساس.
- الرابط البصري: يساعد الضوء على الانتقال إلى المضاعف.
- المهبط الضوئي: يحول الفوتونات إلى إلكترونات.
- المساري: تضاعف عدد الإلكترونات.
- المصعد: يجمع الإلكترونات ويكوّن نبضة كهربائية.
- دوائر المعالجة: تضخم النبضة وتعدّها أو تصنفها حسب سعتها.
إذا اختلطت عليك المكونات، فتذكر أن الكاشف ينقسم وظيفيًا إلى مرحلتين واضحتين: المادة الوامضة تصنع الضوء، والمضاعف الفوتوني يحول الضوء إلى إشارة كهربائية قوية.
هل كل الكواشف الوميضية تستخدم مضاعفًا فوتونيًا؟
لا. المضاعف الفوتوني هو الحساس التقليدي الشائع، لكنه ليس الخيار الوحيد. يمكن ربط المادة الوامضة بحساسات أخرى، مثل:
- الثنائي الضوئي.
- الثنائي الضوئي الانهياري.
- مضاعف السيليكون الفوتوني SiPM.
تتميز حساسات السيليكون بصغر حجمها وقدرتها على العمل بجهود أقل نسبيًا ومقاومتها للمجالات المغناطيسية مقارنة بأنابيب المضاعف الفوتوني. ومع ذلك تبقى الفكرة الأساسية واحدة مهما تغير الحساس: الإشعاع ينتج ضوءًا في المادة الوامضة، ثم يحول الحساس هذا الضوء إلى إشارة كهربائية.
مخطط عمل الكاشف الوميضي
يمكن تلخيص العملية كاملة في المخطط الآتي:
1. يدخل الإشعاع إلى المادة الوامضة
↓
2. يودع جزءًا من طاقته داخلها
↓
3. تثار ذرات المادة أو جزيئاتها
↓
4. تصدر فوتونات ضوئية عند عودتها إلى حالات أقل طاقة
↓
5. ينتقل الضوء إلى المهبط الضوئي
↓
6. تتحول الفوتونات إلى إلكترونات أولية
↓
7. تتضاعف الإلكترونات عبر المساري
↓
8. يجمع المصعد الإلكترونات
↓
9. تظهر نبضة كهربائية
↓
10. تُعد النبضة أو تُحلل سعتها لتقدير الطاقة المودعة
الخلاصة
لا يكشف الكاشف الوميضي الإشعاع مباشرة، بل يحوله عبر مرحلتين أساسيتين: تحول المادة الوامضة طاقته إلى ضوء، ثم يحول المضاعف الفوتوني ذلك الضوء إلى نبضة كهربائية مضخمة. ولفهم أي رسم أو سؤال دراسي عن الكاشف، تتبع الإشارة دائمًا بهذا الترتيب: إشعاع، ثم وميض، ثم إلكترونات، ثم تضخيم، ثم نبضة كهربائية.
