المنشآت الهندسية سواءً أكانت منشآت سكنية، أو صناعية، أو منشآت عامة جميعها متنوعة، وتختلف باختلاف التصاميم المعمارية والإنشائية الخاصة بكل منشأة، وعلى ذلك ستختلف الجملة الإنشائية، والحلّ الإنشائي المُتخَذ باختلاف طبيعة المُنشأة سواءً كانت من المنشآت الهندسية المكشوفة المغلقة بشكل جزئي أو كلي.

من بداية دراسة المشروع يتمُّ وضع الجملة الإنشائية الحاملة المناسبة للمبنى بما يتناسب مع المعايير التالية: اختيار مواد البناء، ونوع الأساسات، وقدرة تحمُّل التربة، وكذلك يتمُّ إعطاء عناصر الجملة الإنشائية المُتخذة الأشكال المناسبة التي تحقق الغرض الاستثماري.

ما هي أنواع الجمل الإنشائية الحاملة؟

1- الجمل الإنشائية الجدارية.

2- الجمل الإنشائية الهيكلية.

3- الجمل الإنشائية الفراغية.

4- الجمل الإنشائية الإطارية.

5- الجمل الإنشائية المركبة.

الجمل الإنشائية الجدارية

هي جمل جدارية تعتمد بشكل أساسي على نقل الحمولات عبر الجدران الحاملة إلى الأساسات، وبالتالي هي ليست جمل هيكلية ولا حتى إطارية. هذه الجمل عادةً لا تحتوي على أعمدة، وبشكل أساسي تعتمد على الجدران الحاملة التي تقوم بمقاومة الأحمال التي تتلقاها.

تكون أساسات هذه الجمل مستمرةً ترتكز عليها الجدران، وبالتالي يكون تسلسل نقل الحمولات من البلاطات إلى الجدران، ومنها إلى الأساسات وصولاً للتربة. عادةً ما يتمُّ وصل الأساسات فيما بينها بواسطة الشيناجات، وقد يصل ارتفاع المباني في هذا النوع إلى حدود الطابقين. ^[1]

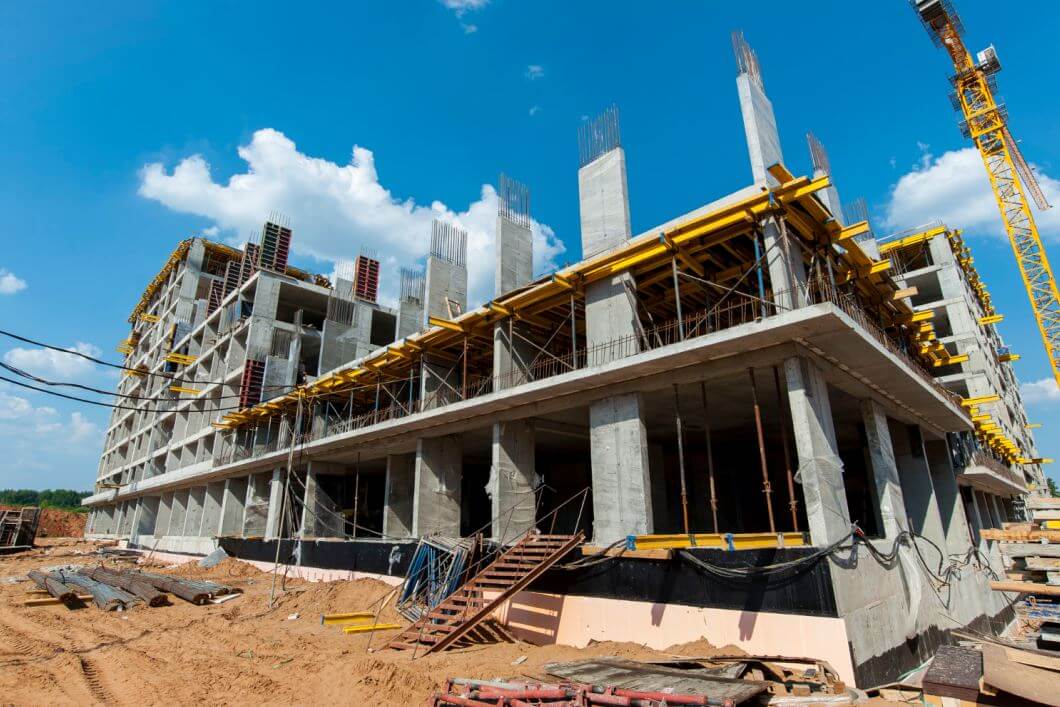

الجملة الإنشائية الهيكلية

هي عبارة عن جمل تقليدية على الوجه العام للأبنية السكنية تعتمد على النظام الخطي بنقل الحمولات، وتتكون من مجموعة من العناصر الشاقولية والأفقية أي تتكون من البلاطات، الجوائز، الأعمدة، الأساسات.

يتمُّ نقل الحمولة فيها بشكل تسلسلي حيث يتمُّ نقل الحمولات من البلاطات مع وزنها الذاتي للبلاطة إلى الجوائز حيث تقوم الجوائز بدورها بنقل الأحمال القادمة لها مع وزنها الذاتي للأعمدة، ومن الأعمدة تُنقل الأحمال مع وزنها الذاتي أيضاً إلى الأساسات، والأساسات بدورها تنقل الأحمال إلى التربة التي تحمل المبنى بشكل كامل، والذي يستقرُّ عليهم في بعض الحالات.

من أجل مقاومة الزلازل نضيف الجدران الحاملة، وتُسمَّى بجدران القصّ. من أكثر العوامل التي قد تؤثر في اختيار الجملة الإنشائية لدينا مواد البناء، وكذلك الحمولات، فمن مواد البناء يمكن أن يتمَّ اختيار البيتون، أو البيتون المُسلح، أو الفولاذ. ^[2]

الجملة الإنشائية الإطارية

هي عبارة عن نوع من الجمل التي تتكون بشكل أساسي من الأعمدة، والتي يُطلق عليها القوائم الرأسية والعوارض أو تُسمّى بالجوائز، وتكون عادةً إما أفقيةً أو مائلةً حيث تضمُّ نقل الحمولات من الأسقف وصولاً إلى الإطارات التي بدورها تنقل الحمولات إلى القواعد والأساسات، وتُنفَذ هذه الإطارات إما من الخرسانة المُسلحة أو الفولاذ بشكل أساسي.

 يوجد العديد من أنواع الإطارات التي تُستخدم في المنشأة: ^[3]

1- إطار اللاتيس.

2- إطار فيراندل.

3- إطار الجمالوني.

4- إطار البابي الحامل.

عادةً الإطار البابي الحامل يكون مؤلفاً من قائمتين شاقوليتين ورافدين، ونقصد بالرافدين أنهما عنصران مائلان، وتكون العقدة الواصلة بين الرافد والقائمة عقدةً صلدةً على عكس الإطار الجملوني الذي يتألف بشكل أساسي من مجموعة من العوارض، والتي يتمُّ ربطها بأوتار سفلية وعلوية. تأخذ هذه الإطارات شكل الجوائز الشبكية، وتكون العقدة بين الرافد والقائمة مرنةً، وعادةً ما تكون الإطارات الجملونية أخفّ وزناً من الإطارات العادية.

الجملة الإنشائية الفراغية

من أهم الأمثلة عن الجمل الفراغية القشريات والأقواس المُستخدمة في المنشآت الهندسية. يتمُّ استخدامها في المنشآت التي تتطلب مجازات كبيرة، والتي قد تصل لأكثر من 100 متر، وذلك لضمان تغطيتها لمساحات وفراغات كبيرة على سبيل المثال: الصالات، النوادي الرياضية، محطات المترو، وكذلك الكنائس، والمساجد، وتُنفَّذ من البيتون المسلح.

 تُعدُّ من المنشآت خفيفة الوزن والتكلفة مقارنةً مع غيرها، وإمكانية الاعتماد على الإضاءة الطبيعية، ولا يُسمح بوجود الأعمدة داخلها. ^[4]

الجمل الإنشائية المركبة

هي عبارة عن جمل تكون مؤلفة ومركبة من الجمل الثلاثة التالية: (الإطارية، والهيكلية، والجدارية)، وبالتالي تكون العناصر المُؤلِفة للجمل الثلاثة السابقة نفسها العناصر المُؤلِفة للجمل الإنشائية المُركَّبة.
