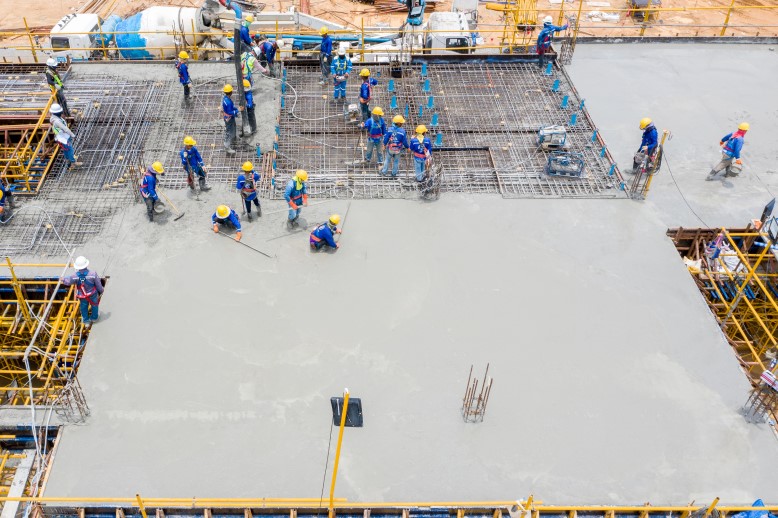

العديد من عمّال البناء يقومون بصب سقف مبنى وتقف بجانب المبنى آليات نقل الخرسانة

فواصل توقف الصب – أنواعها وطريقة تنفيذها

الرئيسية » الهندسة المدنية » فواصل توقف الصب – أنواعها وطريقة تنفيذها

تدقيق لغوي: أ. موانا دبس

تعدُّ عملية صب البيتون مرحلةً مهمةً في عملية البناء نظراً لتعدّد الأمور، واختلاف الظروف التي تمرُّ بها، فقد يتعرض البيتون لاختلافٍ في درجات الحرارة بشكلٍ مفاجئ أو قد يحدث أمر آخر، مثل: هطول المطر أو في بعض الحالات قد يحدث انقطاع مفاجئ لعملية صب البيتون، وهذه الحالة هي صلب موضوعنا.

قد يعود سبب هذا الانقطاع والتوقف في عملية الصب لعدة أمور، إما بسبب انتهاء كمية البيتون المتوفرة، أو التأخر في إرسال الكميات المطلوبة من البيتون نتيجة حدوث سببٍ ما، أو بسبب انتهاء وردية العمل، وعندها يجبر فريق العمل على التوقف عن الصب، وترك العمل ليتمّ استكماله في اليوم التالي.

لذلك بدأ المهندسون، وبسبب خطورة حدوث توقفٍ لعملية الصب بالتفكير لإيجاد حلٍّ لهذه المشكلة التي تعدُّ غايةً في الأهمية، فتمّ التوصل لوضع فواصل تدعى فواصل توقف الصب، وهي نوعٌ من أنواع الفواصل التي يتمّ تطبيقها في البيتون المسلح، ولابدَّ من أن يكون المهندس ملماً بهذه الأمور والواجبات، وبكافة التفاصيل المتعلقة بالفواصل، وذلك تجنُّباً للتشوُّه، وحدوث التشقُّقات في البيتون.

عادةً يتمُّ الاهتمام بتحديد مواقع وضع هذه الفواصل من قبل المهندس الدارس أي مهندس التصميم، فأثناء وضع الدراسة يقوم المهندس بتحديد أماكن هذه الفواصل، وتوضيحها بشكلٍ مفصلٍ على المخططات التنفيذية، وفي حال حدوث طارئٍ وتوقف الصب، يجب أن تتمّ استشاره المهندس الدارس، والابتعاد عن الأخذ برأي جهة التنفيذ.

لكن من الناحية العملية والتنفيذية على أرض الواقع يجب الاستمرار بعملية الصب حتى انتهاء الصبّة كاملة، حتى لو استلزم الأمر متابعة العمال بوردية عملٍ ثانية. [1] [2]

ما هي المناطق المفضلة لتوقف عملية الصب عندها؟

يعود تحديد ذلك نسبةً للعنصر الذي تعرض لحدوث التوقف، ففي حال كان العنصر هو البلاطات، لا بدَّ هنا من مراعاة قوى القص، فمن المهمّ جداً للحالة الهيكلية استمرارية التسليح والصب، وعادةً يحدث التوقف في الصب في منتصف البلاطة لأن قوى القص تكون أصغرية.

كذلك في حالة الجوائز يمكننا التوقف في المنتصف بعيداً عن المساند، لأن قوى القص عادةً تكون أعظمية. أما في حالة الأعمدة، يمكن أن يتمّ التوقف عن الصب في أي جزءٍ من العمود، لأن القوى التي يتحملها عمودية، وبالنسبة لقوى القص، فهي غير موجودة، وبالتالي يمكن التوقف في أي مكان. [3]

ما هي أهمية وضع الفواصل في الخرسانة؟

تكمن أهمية وضع الفواصل من خلال الدور الهام الذي تقوم به:

الدور الأول: عادةً يتعرض السطح الخرساني للتشقُّق السطحي الناتج عن تعرض هذه المناطق للضغط، وبالتالي من أجل التخلص من عبء التشقُّقات التي يمكن أن تؤدي لانهيار المبنى بشكلٍ مفاجئ، وحمايته، وحماية هذا المبنى من المشاكل العديدة الناتجة عن حدوث التشققات، ويتمّ تنفيذ الفواصل لتتلقى الضغط الحاصل.

الدور الثاني: تعمل الفواصل على تأمين الحركة الأفقية في حال نشوئها مع تأمين الثبات الكافي للحركات الدورانية التي يمكن أن يتعرض لها العنصر. [4]

ما هي إيجابيات استخدام فواصل توقف الصب في البيتون المسلح؟

1- في حال كانت المنطقة المطلوب صبّها كبيرة، يتمّ تقسيم العمل إلى عدة صباتٍ بواسطة استخدام هذه المفاصل، ما يؤدي إلى تسريع أعمال البناء، وتوفير الوقت.

2- إن صبَّ كميةٍ كبيرة من البيتون قد تكون عمليةً في غاية الصعوبة للمقاول، وتستغرق وقتاً طويلاً وفقاً لقدرة الموارد البشرية والمجابل التي يستخدمها والجبالات، عندها يمكن تقسيم الصبّة إلى عدة صبّات، واختيار حجم البيتون المطلوب.

3- في حالة صب البلاطات ذات السماكات الكبيرة، يمكن أن يتشكل لدينا إضافاتٍ وإجهاداتٍ حراريةٍ كبيرة، عندها لابدّ من وضع فواصل إنشائية، وبذات الوقت فواصل حرارية. [1]

ما هي سلبيات استخدام فواصل توقف الصب في البيتون المسلح؟

1- يتطلب تنفيذ الفواصل اعتباراتٍ عديدة ومكننة عالية، إضافةً لذلك، يمكن أن يتمّ توفير تعديلات بالتسليح عند منطقة الفاصل، وكل هذه الاعتبارات لابدّ من الالتزام بها حسب كود كل دولة.

2- عند وجود فواصل لابدّ من وجود فرصٍ لتسرب الماء عبرها، لذلك لابدّ من توفير قضبانٍ للمياه ضمن الفواصل في حال تسرب الماء، وهذا ما يزيد من تكلفه المشروع. [2]

ما هي أنواع وأشكال فواصل توقف الصب؟

1- الفواصل المستقيمة

تعتبر من أبسط أنواع الفواصل سواءً أكان الفاصل شاقولياً أو مائلاً.

2- الفواصل بشكل شبه منحرف وتسمّى فواصل اللسان والأخدود

سمّيت هذه الفواصل بهذا الاسم نسبةً لشبهها بشكل المفتاح، فمن أجل تأمين هذا الشكل يتمّ وضع قالبٍ خشبي، وصب البيتون وحجزه، وبعد التصلب وتجمد البيتون، يتمُّ رفع القالب والصب مجدداً، ويندمج البيتون عن طريق الأخدود بحيث يسمح بانتقال قوى القص عبره. توجد أشكال عديدة أيضاً من فواصل توقف الصب، فقد يكون الفاصل بشكل زاوية أو متعرج، وتحتاج نفس الخطوات في التنفيذ التي يستغرقها الفاصل ذو الشكل شبه المنحرف.

وفي بعض الحالات تتمُّ إضافة وتدٍ معدني أو فولاذي في كلا الشكلين المستقيم أو شبه المنحرف، وعادةً يكون هذا الوتد إما أملس، أو محلزناً، أو مشوهاً، ليزيد من التماسك مع البيتون، وهذا الوتد أو القضيب يزيد قوى الاحتكاك بين الجزئين بحيث يوضع الجزء الأول منه في البيتون المصبوب أولاً، ويترك الجزء الثاني منه ليوضع في الجزء الذي سيصب لاحقاً. [5]

ما هي إجراءات تنفيذ فواصل توقف الصب؟

1- تنظيف القوالب المستخدمة قبل التطبيق.

2- يجب أن يكون سطح البيتون خشناً، ولابدّ من تنكيش منطقة الفاصل بعد تصلب البيتون لتفادي تجمع المونة.

3- قبل البدء بصب الخرسانة الجديدة، لابدّ من تنظيف الفاصل إما بواسطة فرشاة أو عن طريق الغسل بالماء، وتجفيفه بشكلٍ جيد، واستخدام فرشاة سلكية لإزالة ما تبقّى من ذرات وجسيمات.

4- في بعض الحالات، ومن أجل تأمين اتصال وثيق يمكن استخدام مواد لاصقه أو وضع طبقة من المونة الإسمنتية الرملية.

5- وفي حالةٍ خاصة عندما يكون الفاصل الإنشائي مائلاً، لابدّ من وضع قضيبٍ لتأمين الاتصال الجيد ما بين الطرفين، يمكن أن تسمّى هذه القضبان بالتشاريك، حيث يتمّ غرسها قبل الصب أو قبل أن يجف البيتون، والجزء الثاني منها يوضع قبل صب الطرف الثاني من البيتون الجديد، وهي تعتبر حالةً خاصة.  [2]

المراجع البحثية

1- Prasad. (2022, June 28). Construction joints in concrete structures. Structural Guide. Retrieved Avril 1, 2024

2- Deshmukh, D. (2017, December 31). Construction Joints location, placing and preparation procedure [Online forum post]. Civil4M. Retrieved Avril 1, 2024

3- The Structural World. (2022, May 16). Construction Joint in Slabs. The Structural World | a Structural Engineering Blog. Retrieved Avril 1, 2024

4- What is Construction Joint and Its Types | UltraTech. (n.d.). Retrieved Avril 1, 2024

5- Rahman, F. U. (2018, October 22). Construction joint in concrete – Types, location selection and advantages. The Constructor. Retrieved Avril 1, 2024
