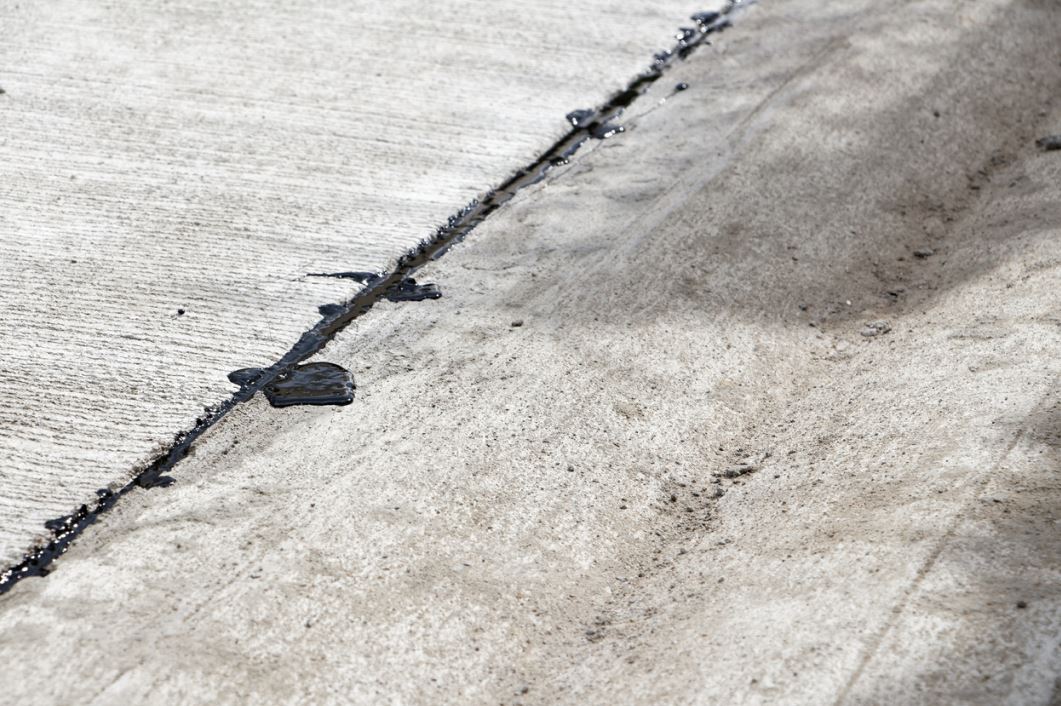

فاصل تمدد بين بلاطتين من البيتون

فواصل التمدُّد

تدقيق لغوي: أ. موانا دبس

فاصل التمدُّد

هو عبارةٌ عن فاصلٍ بالاتجاه الطولي سماكته تتراوح بين 2 إلى 5 سم، ويقوم بفصل أجزاء المبنى عن بعضها، فهو يسمح بتمدّد وانكماش الكتل الأفقية دون حدوث أيّة شروخٍ في هيكل المبنى. يؤدي تغير الحرارة، وتقلص وزحف البيتون إلى نشوء قوىً إضافيةٍ في منشآت البيتون المُسلّح، لذلك يجب ترتيب فواصل التمدُّد في أبنية الصالات عندما تزيد أبعادها عن حدودٍ معينة، ويجب تنفيذ فاصل التمدُّد من أعلى السقف، وحتى الوجه العلوي للأساس على الأقل. [1]

كيف يتمُّ حساب التباعد بين فواصل التمدُّد؟

1- تبعاً لنوع الحامل الإنشائي.

2- تبعاً لارتفاع البناء.

3- بعد مقطع العمود في الاتجاه الذي يُحسب له فاصل التمدُّد، والتشوُّهات، والإجهاد الإضافي المسموح على الانعطاف.

ما هي أنواع فواصل التمدُّد واستخداماتها؟

1- فاصل الهبوط

هو فاصلٌ رأسيٌّ يفصل المبنى بشكلٍ عامودي إلى جزئين، ويبدأ من الأساسات وحتى أعلى نقطةٍ في البناء بحيث يصبح البناء من الناحية المعمارية واحداً أما من الناحية الإنشائية يكونان بناءان متجاورين، والغاية منه السماح بحدوث هبوطٍ في أجزاء المبنى بشكلٍ غير منتظمٍ دون حدوث أضرارٍ أو شروخٍ في المبنى .

استخداماته

1- في حالة المباني مختلفة الأوزان، مثل: مداخن المصانع، ومآذن الجوامع يكون تركيز الوزن على مساحةٍ معينةٍ من التربة، فيؤدي إلى هبوط التربة أكثر من باقي الأجزاء الأخرى.

2- في حالة كانت نوعيات التربة مختلفة، وكذلك ترب التأسيس على مناسيب مختلفةٍ تحت المبنى المُنفَّذ.

طريقة تنفيذه

يُنفّذ بسماكة حوالي 2 سم، ويتمُّ تعبئة الفراغ بواسطة مواد مقاومةٍ للرطوبة والمياه، ومرنةً أيضاً حيث يجب الاعتناء بتنفيذه من أجل منع التسرُّب.

2- فواصل الانكماش والتمدُّد

هي فواصلٌ رأسيةٌ يتمُّ تنفيذها للسماح لأجزاء المبنى بالتمدُّد والانكماش أفقياً تبعاً لحرارة الجو، من دون حدوث تشققات.

استخداماته

في المنشأة المتواجدة في أماكن ذات تغيراتٍ حراريةٍ كبيرة، والمنشآت ذات المساحات الكبيرة.

طريقة تنفيذه

يُنفّذ بسماكة حوالي 2 سم، وتتمُّ تعبئة الفراغ بواسطة مواد مقاومةٍ للمياه والرطوبة، وتمتدُّ هذه الفواصل من فوق الأساسات إلى أعلى المبنى أي أن الأساس ليس به فاصل، وهذا ما يختلف به عن فواصل الهبوط.

3- فواصل الصبّ

هو المكان الذي تلتقي به الخرسانات القديمة بالخرسانات الحديثة في المنشآت الخرسانية حيث تمّ إيقاف الصبّ في الموقع لظروفٍ اضطرارية.

استخداماته

يستخدم عند الحاجة لإتمام صبّ أجزاءٍ تمّ التوقف عن صبّها لعدة أسبابٍ منها:

1- الأحوال الجوية السيئة.

2- كمية البيتون المصبوب كبيرةٌ جداً بحيث من الصعب صبّها دفعةً واحدة.

3- الحوادث المفاجئة في آلات الصب.

4- قلة العمال.

طريقة تنفيذه

1- ليس لها سماكة مثل الفواصل الأخرى، فلا تستخدم فيها مواد لملء الفواصل.

2- تشكل هذه الفواصل أماكن ضعفٍ في الأجزاء الخرسانية، وتُختار أماكن تموضعها بمنتهى الدقة ليكون تأثيرها أقلّ ما يمكن على باقي الأعضاء الخرسانية.

3- تُخشَّن الأسطح الخرسانية القديمة ثم تنظف، ويتمُّ رشّها بالماء ثم تصبُّ الخرسانة الجديدة.

4- تدهن الأسطح الخرسانة القديمة بمادة الأيبوكسي لضمان ترابطٍ جيدٍ مع الخرسانة الجديدة.

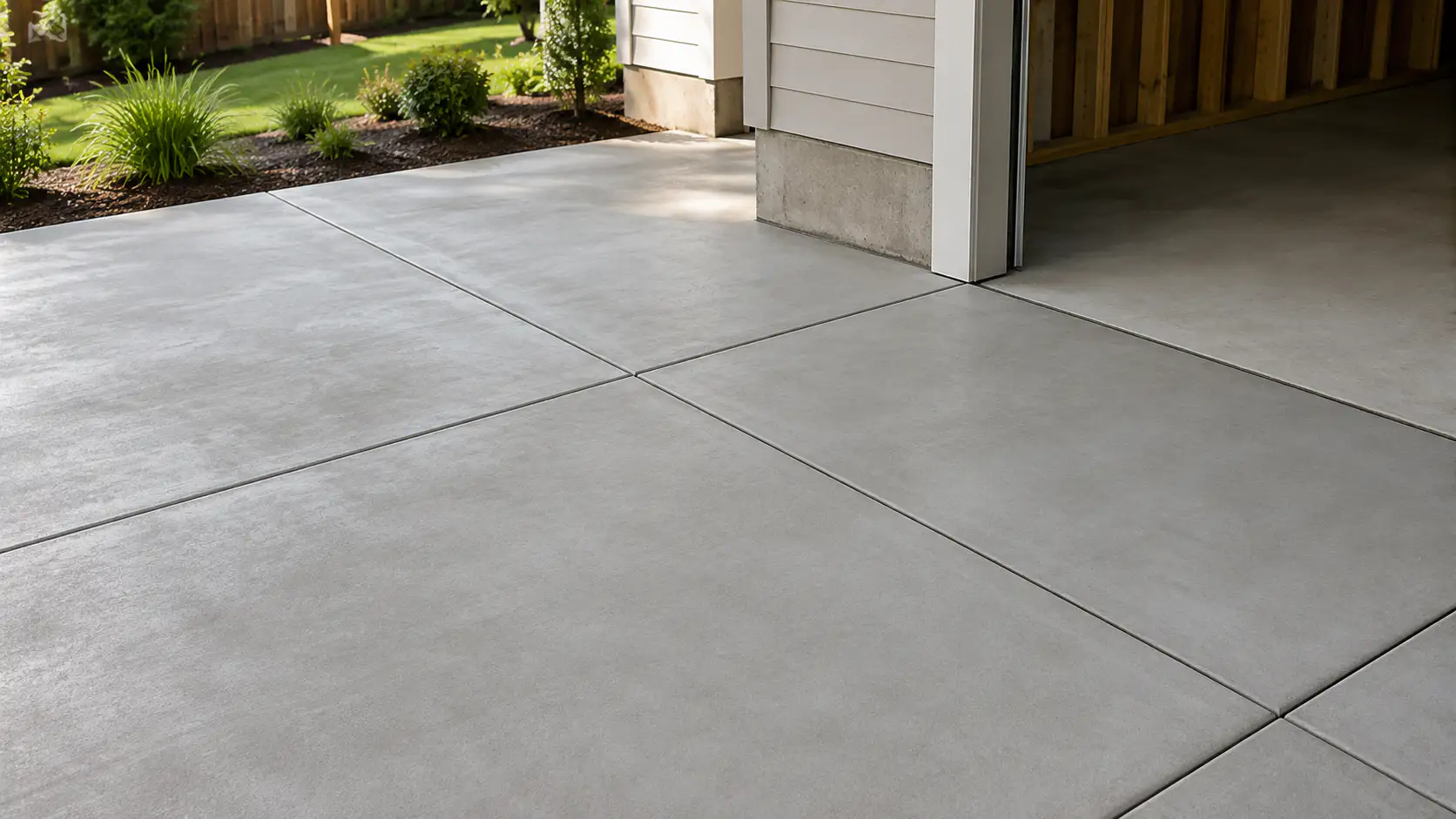

4- فواصل بلاطات الأرضيات

يتمُّ عمل هذه الفواصل عند تغطية الأرضيات ببلاطاتٍ خرسانيةٍ حيث تقسم الأرضية إلى أشكال مربعات لا تسمح بحدوث هبوط بين البلاطات المتجاورة.

 استخداماته

في رصف الطرق، وأرضيات المصانع، والمخازن، والورش.

طريقة تنفيذه

عند تغطية الأرضيات ببلاطات خرسانية بمسطحات كبيرة، فيقسم المُسطّح إلى مستطيلاتٍ أو مربعاتٍ لا تزيد مساحة البلاطة الواحدة عن 60 متراً مربعاً. يُترك تباعدٌ بين البلاطات في حدود 1.5 سم، وتُملأ بمادةٍ مرنةٍ تسمح بحدوث انكماشٍ أو تمدّدٍ بالبلاطات دون حدوث تشققاتٍ بها.

5- فواصل لمنع تسرُّب المياه

توضع عند تنفيذ فواصل صبّ حمامات السباحة، وبين جدران وأرضيات خزانات المياه لأنها نقطة ضعفٍ في جسم المبنى، ويمكن للمياه أن تتسرب من خلالها، وتكون مصنوعةً من المطاط.

6- فواصل العزل

تستخدم لعزل منطقةٍ ما بحيث يحدث هبوط لهذه المنطقة دون سواها، مثلاً: بلاطات خرسانية يتمُّ وضع آلاتٍ ثقيلةٍ عليها، فيحدث اهتزازٌ في الورش والمصانع نتيجة هذه الاهتزازات، وتنفصل هذه البلاطات عن الأجزاء المحيطة، وتسمح لها بالهبوط.

7- الفواصل المستعارة

هي فواصلٌ معماريةٌ في طبقة الخرسانة الخارجية أو في طبقة اللياسة الخارجية تعطي نفس شكل الفواصل الإنشائية، وتستخدم لإعطاء شكلٍ جمالي على الشكل الخارجي للمبنى في حالة الحاجة معمارياً لتكرار شكل أو منظرٍ معين، ويتمُّ تنفيذها بوضع باكيتٍ من الخشب بنفس سماكة الفاصل الإنشائي في الخرسانة أو اللياسة ثم تُسحب بعد التصلب، فتترك فراغاً بمثل الفاصل المستعار. [2]

ما أنواع المواد المُستخدمة لملء فواصل التمدُّد؟

1- رملٌ يتمُّ خلطه بالبيتومين.

2- شرائط من اللدائن.

3- الفلين والمطاط الإسفنجي.

4ـ اللباد أو الخيش المُشبع بالزفت.

5-بيتومين مُعالَج أو صلب. [3]

ما هي خواص المواد المُستخدمة في ملء فواصل التمدُّد؟

1- المرونة

لتتحمل التمدُّد والانكماش.

2- الصلابة

بحيث لا تسيل من الفواصل، وتتحمل القوى المُطبقة عليها.

3- مقاومة التآكل أو الحتّ

في فواصل الأرضيات يجب أن تتحمّل الحركة فوقها.

4- المقاومة الكيميائية

يجب أن تتحمل تأثيرات المواد الكيميائية، وخاصةً الأملاح والكبريتات.

5- اللدونة

حيث تملأ الفراغات في الفواصل. [3]
