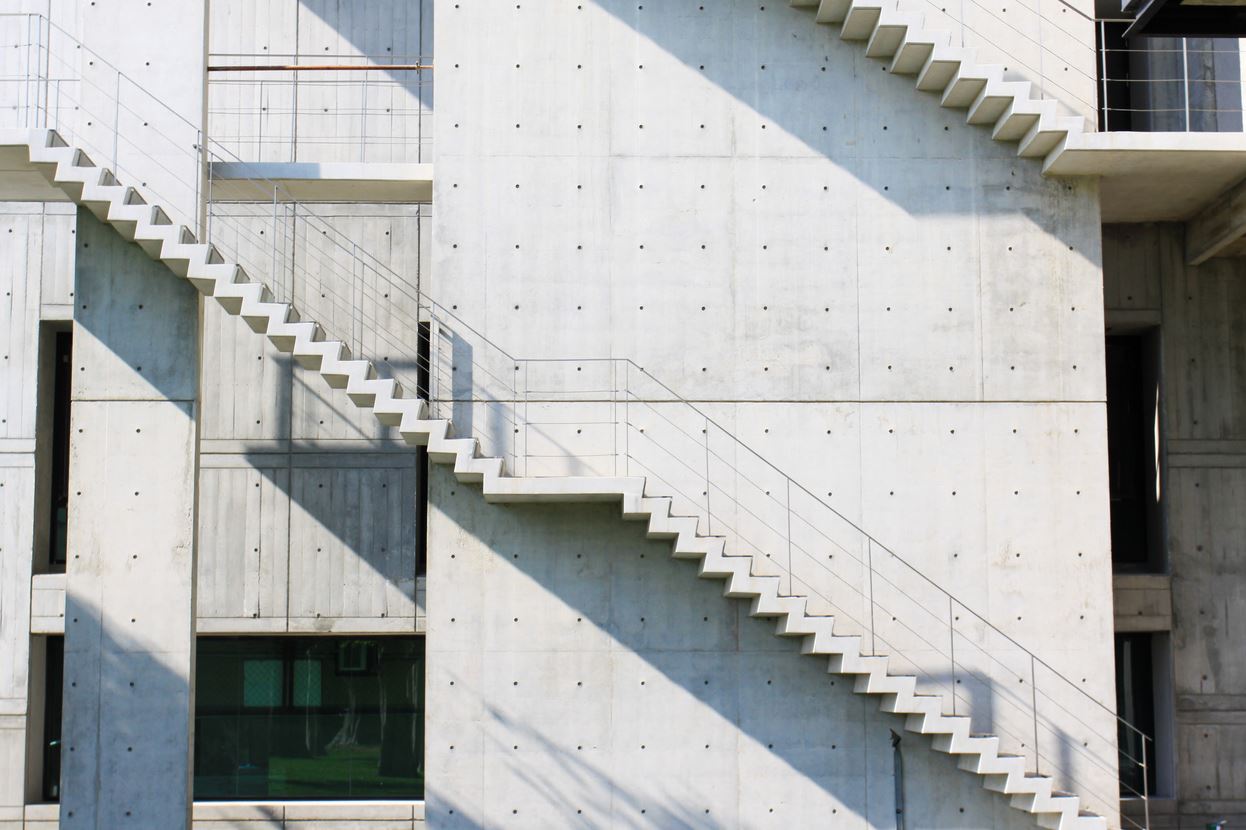

سلالم اسمنتية طويلة مثبتة على جدار اسمني كبير

جدران القصّ

تدقيق لغوي: أ. موانا دبس

ما هي جدران القصّ؟

تُعتبر جدران القصّ ركناً أساسياً من أركان الهيكل الخرساني عند تشييد المباني الشاهقة، وهي عبارة عن عنصر خرساني شاقولي يعمل على تحمُّل القوى الشاقولية، وكذلك القوى الأفقية، وكمثال عن هذه القوى الأفقية قوى الرياح، وقوى الزلازل، وعادةً ما يكون أحد بعديها، وهو البعد الطويل أكبر من ستة أضعاف بعدها الآخر، وعلى ذلك يتمُّ تمثيل هذه الجدران أيضاً على المخططات، والرسوم المعمارية، والتنفيذية. [1]

ما هو الهدف أو الغاية من جدران القصّ؟

1- مقاومة الأحمال الشاقولية الناتجة عن وزنها الذاتي، وكذلك الأحمال المنقولة لها، وهي الأحمال الحية أو الأحمال المتحركة.

2- مقاومة القوى والأحمال الجانبية التي يتعرض لها المبنى من خلال الرياح والزلازل.

3- تعمل هذه الجدران على توفير الصلابة المناسبة للهيكل الخرساني، وذلك لتقليل الانزياحات أي كلما كان عدد الجدران داخل المبنى كبيراً ومناسباً كلما قلَّت الانزياحات مما يؤدي إلى زيادة استقرار المبنى، وكلما كان عدد الجدران قليلاً كلما زادت الانزياحات.

4- تعمل هذه الجدران أيضاً على مقاومة قوى الرفع التي يتعرض لها الجدار، وذلك نتيجةً للقوى الأفقية. [4]

ما هي الأشكال الهندسية لجدران القصّ؟

عادةً ما تتنوع الأشكال بين أربعة بشكل رئيسي: [2]

1- جدران على شكل مستطيل من الخرسانة المسلحة.

2- جدران على شكل حرف L من الخرسانة المسلحة.

3- جدران على شكل C حرف (C-shaped).

4- نواة بيتونية، وهي تُشكل المصعد، وتتألف من جدران خرسانية مسلحة رقيقة.

كيفية توضُّع وتوزُّع جدران القصّ ضمن المبنى

1- يُفضّل أن توضع عند زوايا المبنى الخارجية.

2- يُفضّل أيضاً أن تكون جدران المصاعد وبيت الدرج جدران قصّ.

3- يُفضّل أن تكون متناظرةً قدر الإمكان، وألا يقلَّ عددها عن جدارين في كل اتجاه سواءً باتجاه x أو اتجاه y.

4- لابدَّ من أن يتمَّ توزيعها بحيث يتمّ التخفيف من الالتواء والفتل في هيكل المبنى. [3]

ما هي مواصفات أبعاد جدران القصّ؟

1- يُفضّل ألا يقلَّ سمكها عن 150 ملم، ولا يزيد عن 400 ملم.

2- يُفضل ألا يقلَّ قطر قضبان التسليح عن 10 ملم، ونقصد هنا بالتسليح الشاقولي بينما التسليح الأفقي لا يقلّ عن 8 ملم.

3- يجب ألا تزيد المسافة بين قضبان التسليح عن 250 ملم.

4- يجب وضع شناكل بشكل متناوب قطرها 8 ملم. [3]

ما هي أنواع جدران القصّ؟

1- جدران القصّ من الخرسانة المسلحة

تُصمّم هذه الجدران بحيث يكون طولها أكبر من عرضها، وبحيث تقاوم القوى الجانبية حيث تعمل الخرسانة على مقاومة الضغط، والفولاذ على مقاومة الشدّ، ويكون حديد التسليح شاقولياً وأفقياً.

2- جدران قصّ خرسانية

هي جدران إنشائية مؤلفة من مجموعة من الكتل الخرسانية المُكدَّسة فوق بعضها البعض، والموصولة بواسطة قضبان تسليح أفقياً، ومن أمثلتها جدران القصّ الخرسانية الخارجية للمبنى.

3- جدران القصّ الصلبة

ويقصد بها الفولاذية هي عبارة عن جدران هيكلية تتألف من ألواح ووصلات فولاذية بشكل أساسي مُشكّلةً بنيةً متجانسةً، وعادةً هذه الجدران تمتدُّ من الأساس حتى آخر طابق في البناء، ويتمُّ تثبيتها مع الأساس بواسطة براغٍ قوية، وتتميز هذه الجدران بقوة عالية ومتانة عالية جداً، وبالتالي تكون هذه الجدران فولاذيةً بشكل كامل. [4]

ما هي العوامل التي قد تؤثر في تصميم المبنى؟

– موقع المبنى.

– وزن البناء.

– نوع التربة التي سيقام عليها المبنى.

– عدد طوابق المبنى، وبالتالي ارتفاعه. [4]

ما هي عيوب جدران القصّ؟

1- تتطلب الصيانة بشكل مستمر للتأكد من استمرارها في تأدية وظائفها بشكلٍ جيدٍ وفعال.

2- يمكن أن تضفي مظهراً بصرياً غير جذاب، وبالتالي تؤدي إلى ضعف في الجاذبية الجمالية للمبنى، وخاصةً في حال المباني متعددة الطوابق التي تحتوي على المطاعم، والصالات الرياضية، وكذلك المسابح.

3- يمكن أن تشغل حيزاً كبيراً من المساحة، وبالتالي قد تؤدي إلى عيوب في هياكل المنازل في حالات معينة. [4]

المراجع البحثية

1- Morocho, C., Bhavesh, Kumar, V., Anonymous, Patel, J., & Khalid. (2023, March 12). What is shear wall – its types, advantages and location inbuildings. -DAILY CIVIL. Retrieved April 30, 2023

2- Hammoud, Z. A.-A. (2022, July 29) ما هي جدران القص وما وظيفتها الإنشائية؟ موقع الأكاديمية بوست. Retrieved April 30, 2023

3- Civil Concept. (2020, September 26). What is shear wall why and where it is provided – best location. Civil Concept. Retrieved April 30, 2023

4- Desk, H. N. (2023, March 30). Shear walls: Know types, advantages and disadvantages. Housing News. Retrieved April 30, 2023
