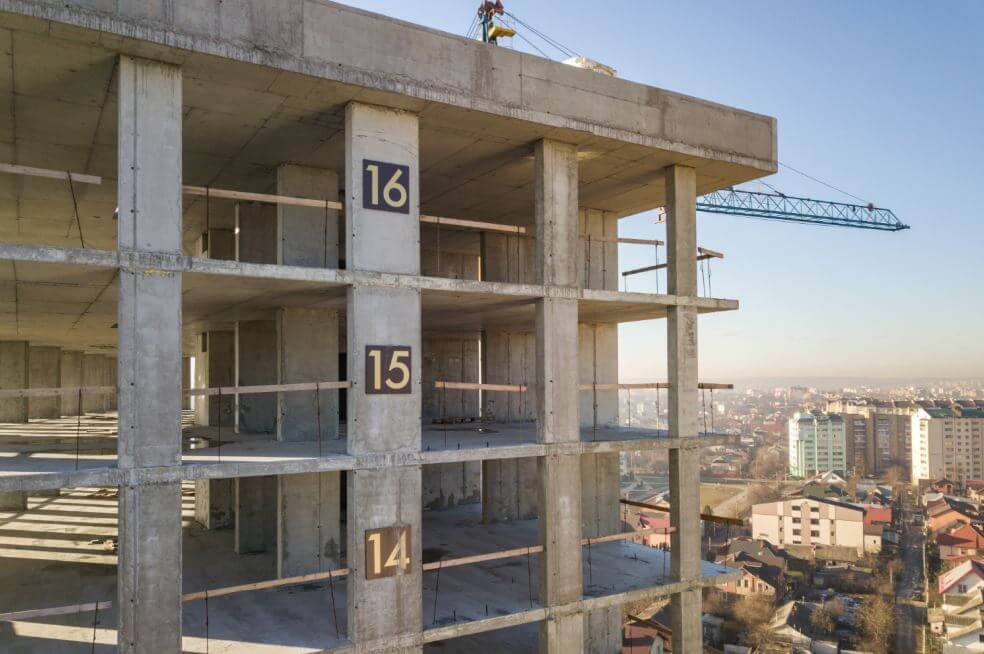

هيكل بناية بيتوني في منتصف المدينة وتظهر فقط الأعمدة والأسقف للبناية

العناصر الإنشائية الحاملة

الرئيسية » فئة المدونة » الهندسة المدنية » العناصر الإنشائية الحاملة

تدقيق لغوي: أ. موانا دبس

عندما نتحدث عن النظم الإنشائية نتحدث عن عدة أنواع من الجمل من أهم هذه الجمل الإنشائية الجملة الإنشائية الهيكلية، وهي الأكثر انتشاراً واستخداماً في التصاميم الإنشائية، والحلول للأبنية السكنية على وجه الخصوص، وللمنشآت الهندسية الأخرى كالفنادق والمشافي.

ما هي العناصر الإنشائية الحاملة؟

يتمُّ التعامل مع هذه العناصر مع الأخذ بعين الاعتبار فكرة تسلسل نقل الأحمال التي يتعرض لها المبنى: [1]

1- البلاطات Slabs.

2- الجوائز Beams.

3- الأعمدة Columns.

4- الجدران Walls.

5- الأساسات Foundations.

البلاطات

يتمُّ تصنيفها من العناصر الحاملة المستوية، ونقصد بالمستوية البلاطة التي جسمها له ثلاثة أبعاد الطول، والعرض، والسماكة حيث تكون السماكة أقلَّ بكثير من البعدين الآخرين، وهما الطول والعرض. يتمُّ تنفيذها من الخرسانة المُسلَّحة، ونقصد بها أيضاً بلاطات السقوف، وهي من العناصر الإنشائية التي تتمتع بأهمية كبيرة نتيجة تلقيها للأحمال القادمة لها، ويتمُّ اختيار نوع البلاطات تبعاً لنوع المبنى بما يتناسب مع الناحية الاقتصادية والتخطيط المعماري للبناء. [2]

أنواع البلاطات

بلاطة مُصمتَة باتجاهٍ واحد

بلاطة مُصمَتة باتجاهٍ واحد مُستنِدة إلى جوائز باتجاه واحد، وهي بلاطة يكون طولها يساوي ضعف عرضها أو أكبر تصل سماكتها إلى حدود 14 سم يتراوح المجاز أي المسافة بين الجوائز الثانوية من 2 إلى 4 متر، وقد يصل طول الجوائز إلى 8 أمتار.

بلاطة مُصمَتة باتجاهين

وهي بلاطة مُستندة إلى الجوائز باتجاهين يكون طولها أقل من مضاف عرضها، وتصل سماكتها إلى 16 سم.

بلاطة الهوردي

هي بلاطة مُفرَغة ذات اتجاه واحد تُسمَّى الجوائز الثانوية في هذا النوع من البلاطات بالأعصاب، وتكون التباعدات صغيرةً بينها جداً، ومن أكثر ما يُميِّزها العزل للحرارة والصوت، ولكن تؤدي إلى زيادة وزن المنشأة، وهذا من أحد عيوبها. يتمُّ استخدام قوالب يمكن أن تكون مؤقتةً أو دائمةً حيث تتألف هذه البلاطة بشكل أساسي من الأعصاب، وفوقها بلاط التغطية والقوالب، وفي حال كانت القوالب مؤقتةً يتمُّ إزالتها بعد تصلب الخرسانة، وتصل سماكتها إلى 30 سم.

بلاطة الفقاعة (Bubble Deck slab)

وهي بلاطات يتمُّ إنشاؤها من خلال وضع فقاعات بلاستيكية، ويتمُّ وضع أسلاك معدنية، وهي تعزيزات بين الفقاعات، وفي نهاية الأمر يتمُّ صبُّ الخرسانة فوق هذه الفقاعات، وبالتالي تمثل الفقاعات موقع الخرسانة غير الفعَّالة، وبالتالي تخفف من الوزن والتكاليف وكمية الخرسانة، وعندها يتمُّ تصنيفها كصديقةٍ للبيئة.

الجوائز

وهي العناصر التي تتلقى الحمولات من البلاطات بشكل رئيسي، وتنقلها إلى الأعمدة، وهي من العناصر التي يكون بعدها الطولي كبيراً مقارنةً بعد البعدين الآخرين المتعامدين مع بعدها بالاتجاه الطولي، وتعمل الجوائز على مقاومة الانحناء تحت ضغط الأحمال القادمة لها، ويُعدُّ من العناصر الإنشائية التي يتوجَّب على المهندس التعامل معها بحذر، وتُسمَّى أيضاً الجوائز ببعض البلدان الأخرى بالكاميرات، وتنقل حمولاتها كما ذكرنا سابقاً إلى الأعمدة. [3]

أنواع الجوائز

الجوائز المستمرة

وهي من الجوائز التي تستند على أكثر من دعامة، ونقصد بالدعامات أي الأعمدة.

الجوائز البسيطة

وهي من الجوائز التي تستند على دعامتين من طرفي جائز بشكل رئيسي تُستخدم في المنشآت العامة.

الجوائز الثابتة

وهي التي تستخدم في جمالونات، وهي جوائز يتمُّ تثبيتها بحيث لا يسمح لها بأي حركة أو دوران.

الأعمدة

هي من العناصر التي تتميز بالسلوك الخطي ذات المحور الطولي المستقيم أي يكون بعدها بالاتجاه الطولي أكبر من البعدين الآخرين، وتتلقى الأحمال من الجوائز وتنقلها إلى الأساسات التي تُعدُّ من العناصر التي تحتاج إلى رعاية كبيرة أثناء دراستها، فقد يؤدي انهيار عمود واحد إلى انهيار بقية الأعمدة، وبالتالي انهيار المنشأة بشكل كامل تتحمل الأحمال الانضغاطية القادمة لها، وبشكل رئيسي تتحمل الأعمدة قوى الضغط.

يمكن تصنيف الأعمدة تبعاً لأمور عديدة

منها مواد البناء، وكذلك تبعاً لشكل المقطع العرضي، فتكون إما مستطيلة، أو مربعة، أو دائرية الشكل، وذلك على حسب مقطعه العرضي حيث تكون الأعمدة المستطيلة أكثر استخداماً في الأبنية السكنية بينما يتمُّ استخدام الأعمدة الدائرية أثناء الاحتياج إلى ارتفاع عالٍ جداً.

عندما نتطرق لتصنيفها على حسب مواد البناء فمن أكثر المواد شيوعاً ضمن المنشآت الهندسية هو عمود الخرسانة المسلحة، والذي يتمُّ تنفيذه من خلال الخرسانة المسلحة حيث يتمُّ وضع كوفراج الخشب، ومن ثمَّ حديد التسليح، ومن ثمَّ صبّ الخرسانة، ويتألف هذا النوع عادةً من الخرسانة والقضبان الثلاثية حيث يتمُّ دمج الخرسانة مع القضبان لتشكيل بناءٍ قويّ مرن، وتقوم الخرسانة بمقاومة حمولة الضغط بينما القضبان الفولاذية يقع على عاتقها مقاومة قوى الشدّ. [4]

أثناء تنفيذ العمود يتمُّ وضع الكوفراج في حال كان العمود مستطيل الشكل، فيتمُّ وضع الكوفراج الخشب من ثلاث جهات، وترك الجهة الرابعة مفتوحةً بحيث يتمُّ وضع قضبان التسليح والأساور أي أساور التسليح، ومن ثمَّ يتمُّ تسكير القالب، وصبّ الخرسانة يحتاج لفكِّ كوفراج الخشب أثناء تنفيذ العمود ما بين ثلاثة إلى أربعة أيام حتى يتمّ تصلب الخرسانة بشكل كامل.

المراجع البحثية

1- K, N. S. (2018, September 20). Load bearing structure and components vs. framed structural system. The Constructor. Retrieved April 23, 2023

2- Hamakareem, M. I. (2020, May 11). Concrete slab types – construction, cost, and applications. The Constructor. Retrieved April 23, 2023

3- Beam structure: Definition and types | indeed.com. (n.d.). Retrieved April 23, 2023

4- Ahmed, S. T. (n.d.). Shaikh Tajwar Ahmed. Civil Engineering. Retrieved April 23, 2023
