ما هي بلاطة الوافل؟

عبارة عن نظامٍ هيكلي ثنائي الاتجاه مُعزّزٍ بأضلاع خرسانيةٍ مبنية في الاتجاه العمودي لبعضها البعض، لكن عوضاً عن البلوك توضع قوالب خاصة تُفكُّ لاحقاً مع القالب يُطلق عليها اسم الوافل بسبب وجود ثقوبٍ أسفلها، مما يعطي مظهر الفطائر.

يتمُّ استخدامه عادةً عندما تكون هناك حاجة إلى مسافاتٍ كبيرة لتجنُّب تداخل الأعمدة مع المساحة، ومهمتها الرئيسية حمل الأحمال العالية، والمسافات الأطول التي تزيد عن 12 متر، كما أنها تستخدم عندما يكون هناك قيود على عمق الكمرات للحصول على ارتفاعٍ واضح.

بلاطة الوافل هي ألواحٌ أكثر صلابةً وأخفُّ وزنًا مقارنةً بالألواح الأخرى، مثل: البلاطة المُضلّعة ذات القلب المجوف، وسقف القبة، كما أنها أقوى بكثير من البلاطات المُسطحة، والبلاطات أحادية الاتجاه، والبلاطة ثنائية الاتجاه، أو البلاطة الرافعة أحادية الاتجاه. [1] [2] [4] [6]

ما هي الخصائص العديدة لألواح الوافل؟

1- ألواح الوافل مناسبة للمناطق المُسطّحة.

2- حجم الخرسانة أقل جداً مقارنةً بغيرها.

3- يتمُّ توفير التعزيز في لوح الوافل على شكل قضبانٍ شبكية أو فردية.

4- يشبه السطح السفلي للبلاطة كعكة الوفل التي يتمُّ الحصول عليها باستخدام ألواح من الورق المقوى أو القرون.

5- سمك لوح الوافل الموصى به هو 85 إلى 100 ملم، بينما يقتصر العمق الإجمالي للبلاطة على 300 إلى 600 ميلي متر.

6- يتراوح عرض العوارض أو الأضلاع المتوفرة في بلاطة الوافل بشكلٍ عام من 110 إلى 200 ميلي متر.

7- المسافة الموصى بها بين الأضلاع هي 600 إلى 1500 ميلي متر.

8- يمكن إنشاء ألواح الوافل المسلحة لمسافة تصل إلى 16 مترًا، بينما يُفضّل استخدام ألواح الوافل الجاهزة بعد هذا الطول.

9- تتطلب بلاطة الوافل 70 بالمئة فقط من الخرسانة، و80 بالمئة من الفولاذ. ومن الخرسانة والفولاذ المُستخدم في البلاطة الهندسية (بلاطة الطوافة الهندسية). [1] [7]

ما هي إجراءات بناء بلاطة الوافل؟

يمكن أن يتمَّ بناء ألواح الوافل بثلاث طرق، وهي: [2]

● يتمُّ إنشاء ألواح الوافل في الموقع عن طريق صبّ الخرسانة في الموقع.

● في حالة بلاطة الوافل مسبقة الصب، يتمُّ صبّ ألواح في مكانٍ ما، ويتمُّ ربطها معًا باستخدام التسليح المناسب ثم يتمُّ صب الخرسانة.

● ألواح الوافل جاهزة، وهي الأكثر تكلفة، وفي هذه الحالة يتمُّ توفير التسليح في ألواح البلاطة أثناء الصب مع بعض الشدّ، وبالتالي فهي لا تحتاج إلى تعزيزٍ داخلي في الموقع.

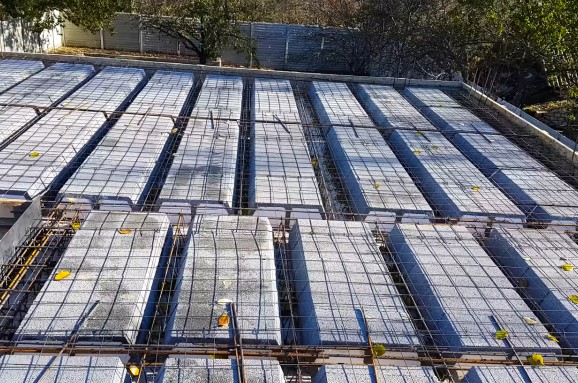

عملية بناء بلاطة الوافل

يمكن تصنيع بلاطة الوافل (Waffel salb) بطرقٍ مختلفة، ولكن هناك حاجة إلى أشكال عامة لإعطاء شكل الوافل للبلاطة، وتتكون القوالب من العديد من العناصر، وهي بروز الوافل، الداعمات الأفقية، والداعمات العمودية، تقاطعات مكعب، صفائح الفجوة، المشابك، وقضبان الصلب.

يتمُّ أولاً بناء وترتيب الدعامات الأفقية والدعامات الرأسية ثم يتمُّ ترتيب البروز في أماكنها، وأخيراً يتمُّ صب الخرسانة. في الفجوات التي تسمّى بالأضلاع. القرون عادةً ما تكون مصنوعةً من البلاستيك، وهي متوفرةٌ بأحجامٍ مختلفة وأشكال مختلفة، ويعتمد اختيار حجم الكبسولة على المتطلبات، وطول الامتداد.

للفترة الأطول مطلوب عدد كبير من القرون يجب استخدام نفس الحجم للبلاطة الواحدة. يتمُّ توفير بلاطة خرسانية رقيقة في الأعلى، وبعد إزالة القرون المتصلبة من الأسفل يظهر الشكل الذي يشبه الوافل على السطح السفلي. [1] [5] [8]

ما هي أنواع ألواح الوافل؟

1- تصنيف بلاطة الوافل على أساس طرق البناء

● بلاطة وافل ذات رؤوسٍ صلبة عند المفاصل مع الأعمدة، حيث يتمُّ وضع هذا الشرط لتحمل متطلبات القصّ التي تمّت مواجهتها أثناء ظروف التحميل.

● لوح وافل مع عوارض شريطية يتمُّ توفير شعاعٍ صلب عريض على طول الخط الأوسط للعمود، مما يُسهّل الهيكل ليكون له عمقٌ موحد.

2- تصنيف ألواح الوافل بناءً على شكل الألواح (PVC)

● هيكل جراب ثلاثي.

● هيكل جراب مربع. [2]

ما هي العوامل التي تحدّد تصميم بلاطة الوافل؟

● المساحة الإجمالية المطلوبة لبلاطة الوافل.

● سمك لوح الوافل.

● لوح الوافل العمق الكلي.

● المسافة بين ضلعين على التوالي. [2]

ما هي فوائد بناء بلاطة الوافل؟

1- تُستخدم ألواح الوافل للألواح أو الأرضيات ذات الامتداد الأكبر، وتستخدم عندما تكون هناك متطلباتٌ محدودة لعدد الأعمدة.

2- القدرة الاستيعابية لألواح الوافل أكبر من الأنواع الأخرى من الألواح.

3- توفر الاستقرار الهيكلي الجيد بالإضافة للمظهر الجمالي، حيث تمَّ تشييده للمطارات، والمستشفيات، والمعابد، والكنائس.

4- يمكن تصنيع بلاطة الوافل من الخرسانة، أو الخشب، أو الفولاذ، والألواح الخرسانية مفضلةٌ للمباني التجارية.

5- لديها قدرة جيدة على التحكم في الاهتزاز بسبب التعزيز الاتجاهي، لذلك من المفيد للمباني العامة التحكم في الاهتزازات الناتجة عن تحركات الحشود.

6- ألواح الوافل خفيفة الوزن، وتتطلب كميةً أقل من الخرسانة، وبالتالي فهي اقتصادية.

7- بناء بلاطة الوافل سهل وسريع بإشراف جيد.

8- حجم الخرسانة والفولاذ المطلوب صغير، وبالتالي، الإطار الخفيف يكفي لبلاطة الوافل.

9- توفير العديد من الخدمات، مثل: الإضاءة، وأنابيب السباكة، والأسلاك الكهربائية، وتكييف الهواء، والمواد العازلة، وما إلى ذلك داخل عمق بلاطة الوافل من خلال توفير ثقوب في السطح السفلي للوافل، ويُسمّى هذا النظام باسم هولديك. [1] [7]

ما هي عيوب ألواح الوافل؟

1- تُعتبر أدوات صب الخرسانة المطلوبة مكلفةً للغاية بسبب الحاجة إلى كميةٍ كبيرةٍ من القرون، وبعض الأدوات الخاصة.

2- يجب أن يكون ارتفاع الأرضية أكبر، وبالتالي يتمُّ تقليل عدد الطوابق.

3- الخدمات المقدمة في ترتيب الوافل دون الصيانة المناسبة قد تُسبّب أضراراً للبلاطة.

4- مطلوب العمال الماهرون أثناء بنائه.

5- غير مناسبة للمناطق المنحدرة، فإذا كان هناك منطقة منحدر، فيجب تسوية المنطقة بالردم أو بالحفر.

6- غير مناسبةٍ ضدَّ الرياح العاتية أو مناطق الأعاصير بسبب وزنها الخفيف.

7- تحدث شروخ الهبوط اللدن في البلاطة عند جوانب الأعصاب نتيجة التغير الكبير في العمق بين البلاطات الرفيعة والأعصاب العميقة.

8- البلاطات القليلة السمك فوق القوالب تجعلها أكثر عرضةً لشروخ الانكماش. [3] [6] [7]

الأمثلة المُنفَّذة على أرض الواقع

1- المسرح الملكي الوطني في لندن، المملكة المتحدة.

2- مبنى قطارات الأنفاق في واشنطن.

3- مبنى الاتصالات السلكية واللاسلكية اللوجستية في مدريد، إسبانيا.

4- بيت بارانغارو في سيدني، أستراليا.

5- مبنى GS1 بورتوغال، لشبونة، البرتغال.

6- قاعة جال بريث، جامعة كاليفورنيا في سان دييغو، كاليفورنيا.

7- أود هاوس كيتو الإكوادور.

خلاصة

كمية الحرارة المنقولة عبر البلاطة قليلة بسبب الأداء الحراري الجيد للوح الوافل (تعمل كعازل)، مما يساعد على الحفاظ على البرودة صيفاً، والحرارة شتاءً، مما يُقلّل الحاجة لأنظمة تبريد وتكييف، كما يوفر لوح الوافل أداءٍ صوتياً جيداً وأفضل من البلاطات المسطحة التقليدية كونها تخلق تجويفاً يعمل كمخزنٍ للصوت، مما يُقلّل من الضوضاء المنقولة بين الأرضيات، ومادة قوالب الوافل لا تمتصُّ الماء أثناء صب الخرسانة، وهي أقل كلفةً من ناحية النقل، ويُستخدم القالب لأكثر من 50 مرة. [4]
