البرشام

تدقيق لغوي: أ. موانا دبس

البَرْشَمة

البَرْشَمة (Riveting) هي إحدى الطرق المُتبعة لربط قطعتين معدنيتين أو عدّة قطعٍ مع بعضها البعض، يُلجأ إلى البَرْشَمة لكونها عملية وصلٍ سريعةٍ في الجسور والأبنية، وصناعة الخزانات، والمراجل، والسفن، وأجسام الطائرات، ومكابح الآليات، والأبواب المعدنية، والنوافذ والهياكل المعدنية.

استُخدمت البراشيم المُصمتة منذ القدم، وما تزال تتمتع بالقوة المطلوبة لتجميع الوصلات، وكانت تتألف من رأسٍ يقابله طرفٌ آخر يُشكَّل بالدقّ (الطَرق). ويُميّز عادةً بين حالتين:

الأولى

عندما تكون الحمولة أو القوى المُطبقة متناظرةً على البراشيم.

الثانية

عندما تكون القوى المُطبَّقة على مجموع البراشيم غير متناظرةٍ لامركزية، عندها يؤخذ في الحسبان عزم الفتل إضافةً إلى توزُّع القوى ومقاديرها بحسب اتجاه قوة الحمل المطبَّقة على البرشام. [1]

أنواع البرشام والمعادن التي تستخدم في إنتاجها

تمَّ تطوير البرشام لتحقيق عدة متطلبات، منها المتانة ولكي تناسب الشكل، فالبرشمة في صناعة القاطرات، أو السفن، أو الطائرات مختلفة عن مواصفاتها في صناعة الجسور، أو في صناعة الحقائب والألبسة، أو الأدوات المنزلية والأحذية.

يٌصنع البرشام بدرجات قساوةٍ متفاوتة. وتزداد القساوة مع زيادة سماكة المواد المُراد ربطها ببعضها، لتكون البرشمة من حيث القساوة والشكل الهندسي متناسبةً مع مختلف التطبيقات المطلوبة. ويتميز البرشام (بطوله وقطر ساقه وهندسة نهايته) بالإضافة إلى مادته كما يختلف باختلاف أجزائه، ما إذا كانت أنبوبيةً مفرغةً أم مُصمتة. [1]

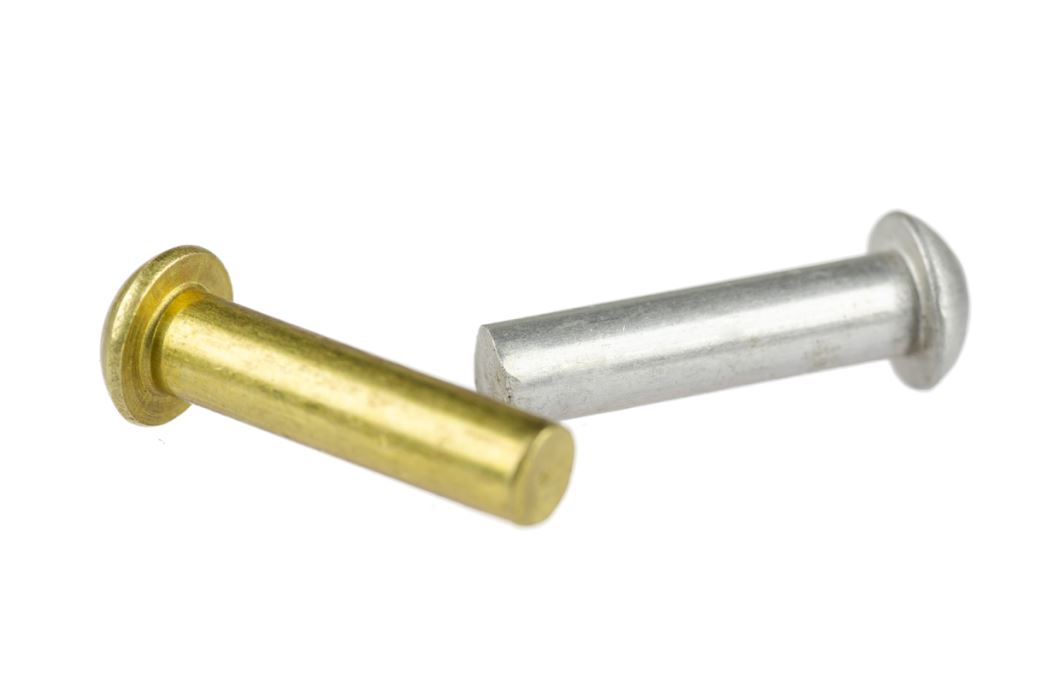

1- البراشيم المُصمتة (Solid rivets)

رأسها نصف كروي وتُستخدم في التطبيقات التي تتطلب أماناً كبيراً، وخاصةً الوصلات المستخدمة في صناعة الطائرات، وتُصنع عادةً من خلائط التيتانيوم، والنيكل، والألمنيوم.

2- البراشيم العالية المتانة للمنشآت الفولاذية (High- strength structural steel rivets)

يستخدم اللحام والبرشمة في تنفيذ المنشآت الفولاذية، وقد أخذت البراغي محل البرشام في تثبيت الوصلات في المنشآت الفولاذية، مع العلم أن البرشام يحتاج إلى تقسية لاستخدامه في الأبنية التي يمكن أن تكون معرّضةً للزلزال.

3- البراشيم نصف المجوفة (Semi-tubular rivets)

تكون في تصميمها مشابهةً للبراشيم المُصمتة، ولكن لها ثقباً غيرَ مكتملٍ في الجهة الأخرى لرأس البرشام، والهدف هو إنقاص قيمة القوة اللازمة لتشكيل الرأس المقابل في هذه الحالة تحتاج عملية البرشمة إلى قوة تُقدَّر بربع قيمة القوة المستخدمة في البرشام المصمت، وتصنع من الفولاذ الألمنيوم، وكذلك النحاس وخلائطه.

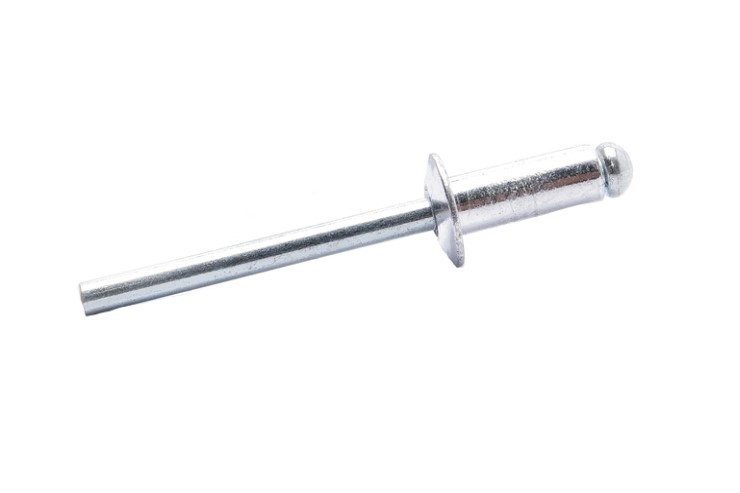

4- البراشيم العمياء (Blind rivets)

البرشام

تُسمّى بالبراشيم الاندفاعية، وهي أنبوبية مزوَّدة بماسك مركزي (مغزل أو مسمار)، ولها أداة خاصة لسحب المسمار عند البرشمة، ويمكن استعمالها لتثبيت الوصلات من جهةٍ واحدةٍ فقط بحيث تبرز في الطرف المقابل لها، وتصنع من خلائط الألمنيوم، ومن الفولاذ غير القابل للصدأ.

5- براشيم الدقّ (Drive rivets)

هي نوعٌ من أنواع البراشيم العمياء مع مغزلٍ مسماري قصير، يُستخدم في برشمة الوصلات اللدائنية والمعدنية، والحشوات الخشبية، ولا يحتاج إلى أدوات برشمة خاصة، ويُثبت بسندان من الفولاذ والمطرقة توضع من الجهة المقابلة للقطعة المراد برشمتها، وقوة التثبيت أقل من الأنواع الأخرى.

6- البراشيم الغاطسة (Flush rivet)

يُستخدم لتشكيل الوصلات المخفية ذات السطوح الخارجية الواضحة، والتي تتطلب مظهراً جميلاً أو لحذف أي معوقات للانزلاق اللزج على سطح الوصلة. ومن مميزاتها أن رأس البرشام لا يظهر عن السطح، بل يكون غاطساً في فرضةٍ مجوفةٍ (تخويشه)، وتُستخدم في صناعة الأجسام الطائرة للسماح بتدفق الهواء تدفقاً كاملاً على السطح المُعرّض للجريان، ولمنع إعاقة جريان الهواء كما تُستخدم لوصل القطع المنزلقة.

7- براشيم القفل الاحتكاكي (Friction-lock rivets)

هي أحد أنواع البرشام الأعمى، وتُستخدم في صناعة أجسام الطائرة، ولها طرازان: غائر ذو ساق مُصمت أو نافذ.

8- البراشيم النافذة ذاتياً (Self-pierce rivets)

توصل بواسطتها نوعين من المواد أو أكثر، والبرشام مصمّمٌ لهذه الغاية، ويمكن أن يكون متفاوت الصلادة، من النوع الأعمى أو من النوع نصف المجوف، ولا يحتاج إلى تحضير ثقب علام لاستخدامه ولا ثقب مسبق التشكيل. يحتوي على تجويفٍ جزئي بالنهاية المقابلة لرأس البرشام، ويتمُّ صنعها بالتطريق على البارد من البراشيم نصف المجوفة، وشكله الهندسي مشطوف الحواف ليساعد على العبور عبر المواد المطلوب وصلها مع ببعض، ويجري ذلك بمخدمات برشمة كهربائية (تدفع البرشام عبر المواد المراد وصلها) أو بالكبس الهيدروليكي.

ويوفر قالبٌ مفلطحٌ فراغاً لا يمكن للصفائح السفلية أن تتحرك وتتبع حركة البرشام، فتبرز وتشكل مظهراً منخفضاً سفلياً جانبياً. البرشام المستخدم أقسى من المواد المراد وصلها بهذه الطريقة، بحسب الطلب وقابلية المواد المراد وصلها للاستطالة يعالج حرارياً إلى مستويات عديدة من القساوة، ويُستخدم البرشام النافذ ذاتياً في وصل المواد المختلفة، كالمواد المركبة، والفولاذ، والألمنيوم، واللدائن، ولا يحتاج هذا النوع من البرشمة إلى تسخينٍ مسبقٍ للبرشام، يحقق نظافة الوصلات وسهل الاستخدام بحيث يمكن إعادة عملية البرشمة بالطرق السريع. [1]

ما هي طرق فكّ البرشام؟

1- استخدام المثقاب

في حالة وصلات البرشام مع الألواح المعدنية الرقيقة يجب ثقب مسمار البرشام، وهي تضمن عدم تغير شكل الألواح المعدنية أو إصابتها بأذى. وهذه الطريقة أكثر صعوبةً حيث يتمُّ ثقب رأس مسمار البرشام بحيث يكون قطر أداة الثقب أقل من قطر ساق مسمار البرشام بمقدار (نصف ميليمتر) على الأقل. ثم إخراج رأس مسمار البرشام من داخل التجويف بواسطة المطرقة.

2- استخدام الصاروخ الكهربائي

طريقة غير محبّذة لأنها قد تؤذي الأجزاء الموصولة، ويجب أن يستخدم صاروخٌ محترفٌ يتبع قواعد السلامة والأمان حيث يتمُّ صنفرتها باستخدام الصاروخ الكهربائي. [2]

كيف يتمُّ اختيار مقاس المسمار اللازم؟

1- تحديد وتعليم مكان ومراكز ثقوب البرشام.

2- جمع أجزاء القطع مع بعضها لمرحلة التثقيب باستخدام كماشة.

3- توضع الذنبة على خط العلام، وليس بجانبه بشكلٍ مائلٍ ثم يضبط وضعها رأسياً ثم تدقّ الذنبة دقةً واحدة.

4- توضع الريشة في المثقاب.

5- يتمُّ وضع المثقاب في مكان الثقب ثم يثقب اللوح في المكان المطلوب.

6- يتمُّ التهذيب وإزالة الرائش الناتج جراء عملية التثقيب.

7- يتمُّ تثبيت القطعتين بواسطة الكماشة مع وجود الثقبين على اللوحين على فرد استقامة.

8- وضع البرشام المناسب في الكباسة (في مسدس البرشام)، ويتمُّ الضغط لتنفيذ البرشمة. [3]

ما هي أنواع البرشمة؟

1- البرشمة على البارد

عند إجراء البرشمة على البارد يملأ مسمار البرشام لقفل مكان الثقب، وتكون القوة التي تضغط الألواح على بعضها البعض صغيرةً نسبياً بحيث تنتقل قوى الشدّ في الألواح إلى ساق البرشام، والذي يتعرض بدوره إلى إجهاد قصّ.

2- البرشمة على الساخن

عند التبريد تنكمش المسامير المطروقة على الساخن بالاتجاهين الطولي والعرضي، فتتولد قوة قامطة تضغط على اللوحين، ولا يتزحزح اللوحان عند التحميل، ويجب حساب مقدار الضغط على جدران الثقوب الألواح الرقيقة، وذلك للتأكد من سلامة الوصلة. [3]

ما هي صفات آلة ضبط البرشام اليدوية Hand Riveter؟

1- يتمُّ صنعها من الألمنيوم الصلب.

2- البرشام القابل للتطبيق (2.4- 3.2 – 4.0 – 4.8 ) مم.

3- مريحة الاستخدام ووزنها خفيف.

4- مثالية في نجارة الألمنيوم والقطاع الميكانيكي.

5- تشبه إلى حدٍّ كبير الكماشة.

6- تتمثل مهمتها الرئيسية في ربط قطعتين بواسطة برشامٍ ثابت.

7- وهي مفيدةٌ جداً في مجال الميكانيك، وأعمال الهيكل، ونجارة الألمنيوم. [4]
